1 概述

1．1 i贝0量依据：JJG882—2oo4（压力变送器检定规程》。

1．2 环境条件：温度：21℃，湿度：73％RH，压力：大气压。

1．3 测量标准智能压力校验仪，准确度等级为0．05级。电流测量：量程：（0—25）mA。准确度：0．03％RD+0．02％FS。

1．4 被测对象

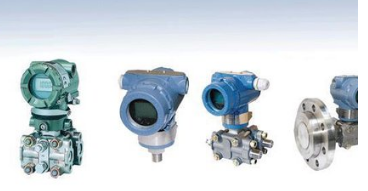

准确度等级为0．5级的压力变送器。

1．5 测量过程

根据被检仪器的量程不同，用相应范围的智能压力校验仪，作为被检仪表输出信号检}贝4仪器。检定前，正确安装连接好后，检定系统应预热不少于十五分钟，并连续对被检器预加测量上限（或下限）压力3次。对于0．5级的压力变送器，应在测量范围内至少均匀或合理地选取6个检定点（包括零点），连续进行3次循环检定，然后根据检测数据按照规程要求评定被检器的各项误差。

1．6 评定结果的使用

符合上述条件的测量结果，一般可直接使用本不确定度的评定结果。

2 数学模型

= Ad—Ao （I）

式中： 一变送器的基本误差值（mA）；Ad一变送器的实际输出值（H ）；A0一变送器的理论输出值（n ）。

Ao又可分解为：Ao=co+ · （2）

式中：Ant一变送器输出量程（rnA）；P,n一变送器输人量程（ ）；C0一Ao的起始理论输出值（mA）；P0一变送器的输入压力值。

3 不确定度来源分析

3．1 被测压力变送器重复测量引起的不确定度分量 l（A类评定）；

3．2 标准器的标准不确定度 （P标）由下列不确定度分量构成：

3．2．i 智能压力校验仪电流钡0量不确定度分量Ul（B类）；

3．2．2 智能压力校验仪压力测量不确定度分量ue（B类）。

4 不确定度分量的评定选取一只0．5级（0～32）胁，输出电流范围为（4—2o）mA的压力变送器，选用的智能压力校验仪为0．05级的（1—60）MPa。那么I =16mA，Pm=32MPa，Io=4mA故：c（，）： ：1c（P1）：舞=一 Art$=一 16=_0．5（mA／MPa）

4．1 被测压力变送器重复性引起的标准不确定度分量u 的计算对被检仪表做不少于5个点的量程范围内检定，每点均进行6次测量，发现在8MPa点上变化最大，以此组数据（见表1）为代表，用贝塞尔公式计算单次测量实验标准差S。
