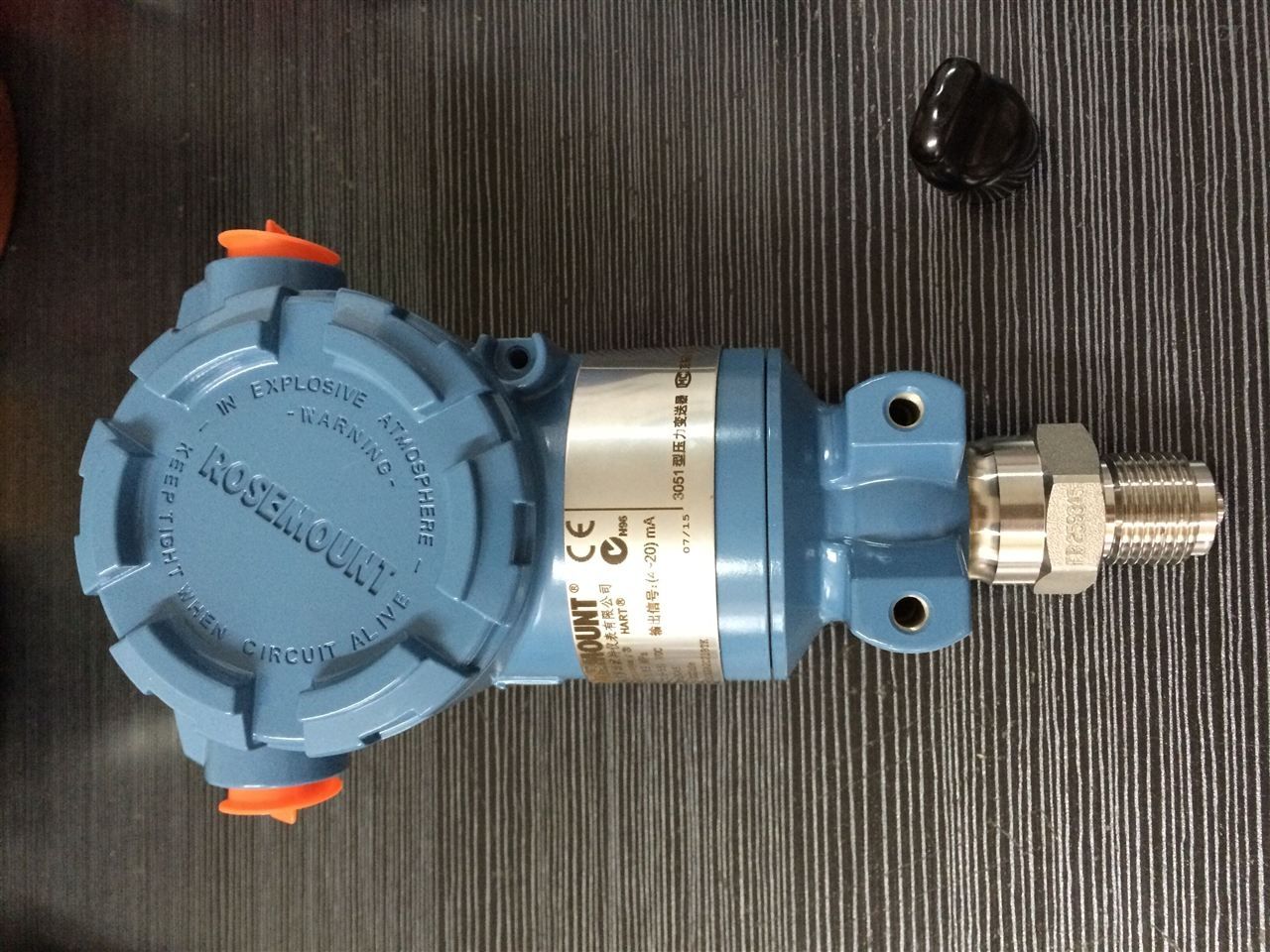

罗斯蒙特3051TG、TA
工作原理
工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。
罗斯蒙特3051T型压力变送器 产品特点 罗斯蒙特3051T型变送器集传感器、电子技术与单隔离膜片设计于一体，实现表压和绝压测量的校验量程从0.3到10000psi 。罗斯蒙特3051T型压力变送器工
技术参数总体性能：±0.15%
精度：±0.075%
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
设计小巧、坚固而质轻，易于安装
罗斯蒙特3051T型压力变送器
产品特点
罗斯蒙特3051T型变送器集传感器、电子技术与单隔离膜片设计于一体，实现表压和绝压测量的校验量程从0.3到10000psi 。罗斯蒙特3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。罗斯蒙特3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样)。罗斯蒙特3051AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号
2技术参数
总体性能：±0.15%FS
精度：±0.075%FS
绝对压力：校验量程从0.3至10000psi
表压：校验量程从0.3至10000psi
不锈钢与哈氏合金C过程隔离膜片
单隔离膜片设计
灌充液：硅油与惰性油
可选DIN与Autoclave相配的过程连接
3选型表
|
型号
|
变送器类型
|
|
3051TG
3051TA
|
表压变送器
绝对压力变送器
|
|
代码
|
压力范围3051TG3051TA
|
|
1
2
3
4
5
|
0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)0-0.3至0-30psig(0-2至0-207kPa)
0-1.5至0-150psig(0-10至0-1034kPa)
0-8至0-800psig(0-55至0-5516kPa)
0-40至0-4000psig(0-276至0-27579kPa)
0-2000至0-10000psig(0-13800至0-68900kPa)
|
|
*FF总线及Profibus-PA协议
|
|
|
代码
|
输出
|
|
A
M
|
4-20mA，带有基于HART协议的数字信号
低功耗，1-5Vdc，带有基于HART协议的数字信号(0.8-3.2Vdc输出，用选项代码C2)
|
|
代码
|
过程连接型式
|
|
2A
2B
2C
2F
|
1/4-18NPT阴螺纹
1/2-14NPT阴螺纹
GA DIN 16288阳螺纹(仅限量程1-4，SST)
锥形和螺纹式，适用于F-250-C型蒸压器Autoclave(包括压盖与筛，仅限量程5SST)
|
|
代码
|
隔离膜片过程连接液件材料
|
|
2
3
|
316L SST
316L SST哈氏合金C-276
哈氏合金C-276
|
|
代码
|
灌充液
|
|
1
2
|
硅油
惰性液(Fluorinert FC-43)
|
|
代码
|
外壳材料导线管入口尺寸
|
|
A
B
C
D
J
K
L
|
铝，聚氨酯涂层
铝，聚氨酯涂层
铝，聚氨酯涂层
铝，聚氨酯涂层
SST
SST
SST1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5
|
罗斯蒙特3051TG/TA压力变送器典型型号:
3051TG1A2B21AB4K5M5HR5
3051TG2A2B21AB4E5M5HR5
3051TG2A2B21AB4M5HR5
3051TG3A2B21AB4K5M5HR5
3051TG4A2B21AB4K5M5HR5
3051TA1A2B21AB4K5M5HR5
3051TA2A2B21AB4M5HR5
