电容传感器在3051压力变送器上的应用与原理 罗斯蒙特3051C压力变送器调试方法

　　电容式压力传感器常用在3051压力变送器,1151压力变送器,3351压力变送器上，由于其工作的可靠性与精度的保证，电容式传感器是应用最广泛的一种压力传感器，但它的工作原理十分简单。

　　一个无限大平行平板电容器的电容值可表示为：

　　C=εs/d

　　ε 为平行平板间介质的介电常数

　　d 为极板的间距

　　s 为极板的覆盖面积

　　改变其中某个参数，即可改变电容量。由于结构简单，几乎所有电容式压力传感器均采用改变间隙的方法来获得可变电容。电容式传感器的初始电容值较小，一般为几十皮法，它极易受到导线电容和电路的分布电容的影响，因而必须采用先进的电子线路才能检测出电容的微小变化。可以说，一个好的电容式传感器应该是可变电容设计和信号处理电路的完美结合。

　　ZR3051/3351/1151系列压力变送器，液位变送器，差压变送器都采用的是电容式压力传感器；

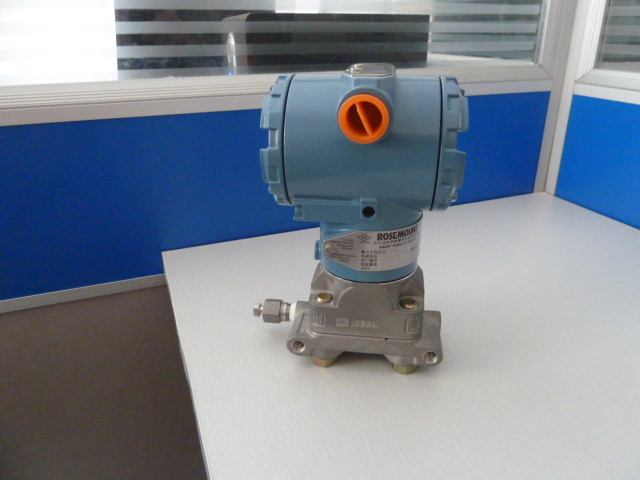

　　罗斯蒙特3051C压力变送器调试方法

　　罗斯蒙特压力、温度、液位和流量测量技术可缩短项目执行周期，并降低成本支出。在仪表的全寿命周期内，可以帮助客户提高正常运行时间、降低发电成本、最大限度得减少燃料成本，并增强环保性。

　　罗斯蒙特的3051C压力变送器工作原理：

　　罗斯蒙特的3051C压力变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号

　　常规差压变送器的校准

　　先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA,

　　在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1／5，即量程向上调整1mA，零点将向上移动约0.2mA,反之亦然。例如:输入满量程压力为100Kpa,

　　该读数为19.900mA, 调量程电位器使输出为19.900+(20.000-19.900)*1.25=20.025mA.

　　量程增加0.125mA，则零点增加1／5*0．125=0.025.

　　调零点电位器使输出为20.000mA.

　　零点和满量程调校正常后，再检查中间各刻度，看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。

　　西安市仕乐克科技有限公司是一家集设计、研发、生产、加工、销售、服务为一体的现代化企业，是中国工控行业内的资深企业。公司成立于2001年，总部位于西安，四家国内办事处上海、昆明、龙岩、泉州，凭借优良的信誉取得了多项国际品牌的中国区域代理权，是德国威图、美国罗斯蒙特、德国西门子在华南地区的战略合作伙伴。

　　以下是相关网友提问：

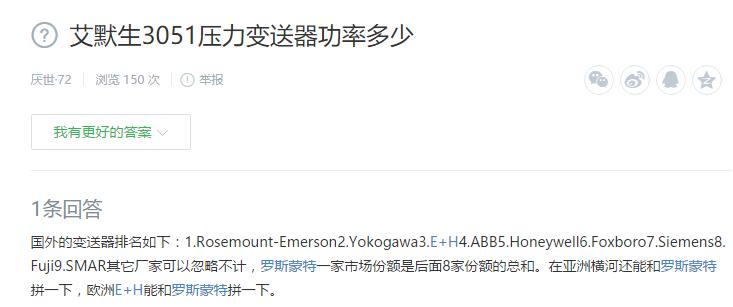

　　1、艾默生3051压力变送器功率多少？

　　国外的变送器排名如下：1.Rosemount-Emerson2.Yokogawa3.E+H4.ABB5.Honeywell6.Foxboro7.Siemens8.Fuji9.SMAR其它厂家可以忽略不计，罗斯蒙特一家市场份额是后面8家份额的总和。在亚洲横河还能和罗斯蒙特拼一下，欧洲E+H能和罗斯蒙特拼一下。

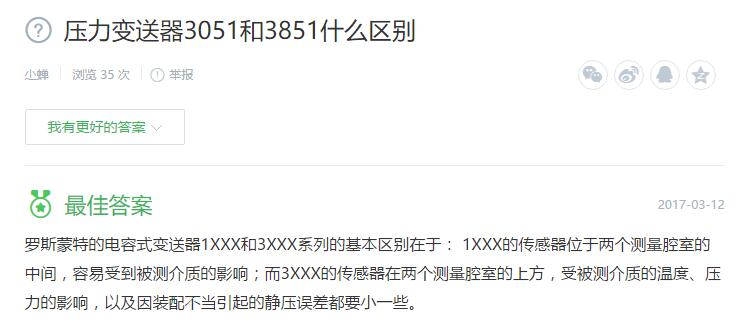

　　2、压力变送器3051和3851什么区别？

　　罗斯蒙特的电容式变送器1XXX和3XXX系列的基本区别在于： 1XXX的传感器位于两个测量腔室的中间，容易受到被测介质的影响；而3XXX的传感器在两个测量腔室的上方，受被测介质的温度、压力的影响，以及因装配不当引起的静压误差都要小一些。

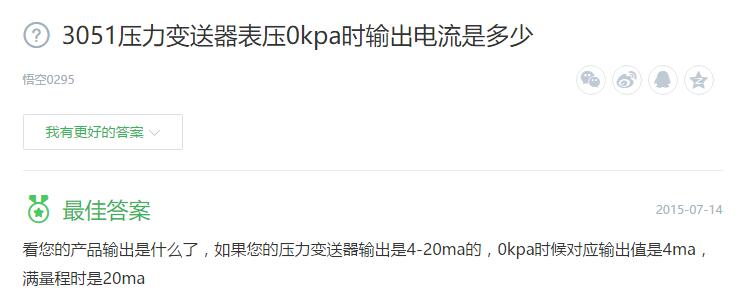

　　3、3051压力变送器表压0kpa时输出电流是多少？

　　看您的产品输出是什么了，如果您的压力变送器输出是4-20ma的，0kpa时候对应输出值是4ma，满量程时是20ma

　　4、3051型压力变送器压力为800，超过量程是怎么回事？

　　3051罗斯蒙特的压力传感器？一般传感器都是有过载，一般传感器过载2倍左右没得问题。就是满量程假如为800MP，传感器能短时间内承受1600MP的压力，3051具体参数我不清楚，你可以看下产品资料或者直接致电他们区域分公司询问。你这个应该是实际加压大于传感器满量程范围，属于过载！
