罗斯蒙特3051压力变送器的选用 3051压力变送器信号输出故障的诊断分析方法

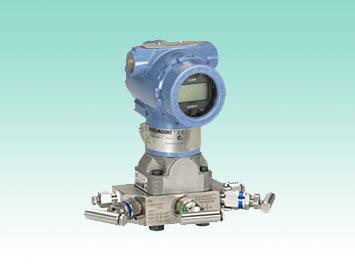

　　我们今天对罗斯蒙特3051压力变送器、差压变送器的优势，进行一个详细的介绍,让大家对3051压力变送器、差压变送器有个更多的了解。

　　压力变送器、差压变送器是化工自动控制中使用最多的测量仪表之一。在现代化连续生产过程中，变送器的可靠性将会影响生产工艺过程。这种影响有时可能是严重的，所有仪表工程师都面临一个共同的问题：如何选择一种好的，可靠的压力变送器、差压变送器。

　　在大型化工项目中，都需要各种压力变送器、差压变送器。它们几乎包含了所有压力变送器、差压变送器的各种应用：压力、差压、绝压、高压、微差压、高温、低温、各种材质及特殊加工的远传法兰型压力变送器。

　　根据罗斯蒙特公司介绍：3051系列压力变送器，差压变送器是目前世界上最好的变送器，精度为0.075％。量程比为100：1。稳定性：0.1％一年、0.25％五年。到目前为止，没有一种变送器能全面达到这样好的指标。

　　罗斯蒙特公司宣传3051是“隐形变送器”。因为3051有非常好的可靠性和稳定性。安装调试完毕后，在五年左右时间内，基本不会有什么问题，几乎没有标定，维修的工作量。象不存在一样，所以叫“隐形变送器”。所有客户在使用罗斯蒙特3051压力变送器、差压变送器后，会感觉到3051确实是一种非常好的变送器。技术上的优势是明显的，客户得出的经验是：

　　1.高度的可靠性

　　在安装调试投入使用后， 3051压力变送器，差压变送器经受了考验，在各种各样的应用中，基本没有出现过问题，保证了工程试车、生产的顺利进行，客户对对3051压力变送器，差压变送器的质量感到满意和放心。

　　2.极好的稳定性

　　变送器的测量会随着环境温度、过程温度、静压的变化而发生漂移，如果在一些微小的压力、差压测量场合，这个漂移很可能是比较严重的，会存在一个很大的误差。但是3051压力变送器由于具有独特的传感器结构，摩托罗拉专用芯片的电子制造工艺，使得这种漂移降到很低的程序（0.2％56度，0.2％70公斤）。很好地解决了漂移的问题。根据客户的使用经验，3051压力变送器在不同的工作条件下，能得到相对最正确的测量。从而维护了生产的稳定，保证了工艺的一致性。

　　3. 3051压力变送器，差压变送器使用的灵活性

　　3051变送器具有100：1的量程比。给设计、使用带了很大的方便。

　　对于工艺流程复杂，设计中条件经常有变化，但由于3051有很大的量程比，有很好的通用性。工艺条件的变化基本不影响变送器的型号。大大简化了设计修改的工作量。

　　100：1的量程比大大减少了工程中所用变送器的型号（差压变送器两种，压力变送器三种）。和普通变送器相比，型号要减少三分之一。

　　100：1量程比也大大减少了备品备件，也减少了库存，减少了资金的积压。

　　4.完整的产品系列

　　化工生产的过程是比较复杂的，对变送器也有各种各样的要求，根据比较，3051压力变送器，差压变送器是目前系列最全的变送器，各种测量范围的压力，差压，绝对压力变送器，各种材质，各种连接法兰的要求都可以从3051系列变送器里找到。我们生产装置中有几台变送器对连接法兰有特殊的要求。罗斯蒙特公司可以按照客户的要求，进行专门的加工。满足了生产工艺的要求。而且价格合理。

　　3051压力变送器信号输出故障的诊断分析方法

　　3051压力变送器由于长时间使用，电子元件及别的器件的违拗发生了差别程度的更改，会惹起种种故障，使丈量不许确，对工作危害极大。本文在总结多年实践教诲的基本上，从3051系列电容式压力变送器的道理及传感器组件的测试着手，对其思空见贯的阻截进行诊断综合。

　　若出现信号输出过大，在没有压力（差压）的情况下，变送器输出电流（mA）数过大，有时超量程，调整零点及量程电位器不起作用。

　　3051压力变送器出现此故障的电路部分较多，且经常损，坏的是电路的后极，即电流控制放大器到电流控制输出部分。电压放大器经转换为mA输出。用万用表直流电压挡测脚电位值，调节量程或零点，脚电压有变化，说明前极回路正常。同时测量脚输出应有放大的电压信号输出。从而判断外围偏置回路是否正常。若脚电压始终很高（接近电源电压），则可判断为损坏，更换同型号LM308即可。若正常，则用万用表测量是否击穿。在实际检测中，经常遇到击穿致使输出过大。

　　若呈现信号输入太小或无输入的状况，先应搜检压力接口是否漏气或许被堵住，假如确认不是，搜查接线方式，如接线无误再查抄电源，如电源畸形再视察传感器零位可否有输出，可以或许进行容易加压看输入可否变更，有变幻证实传感器没有松弛；末端检查加到变压器两头的电压可否畸形；集成运算放大器两端电压可否正常；果决振荡电路可否起振；量程、零点、电位器调治电压可否变动及15Ω量程负载电阻能否松弛。用检测输出过大的办法检测后极电路，果决后极电路是否畸形。

　　以下是网友相关提问：

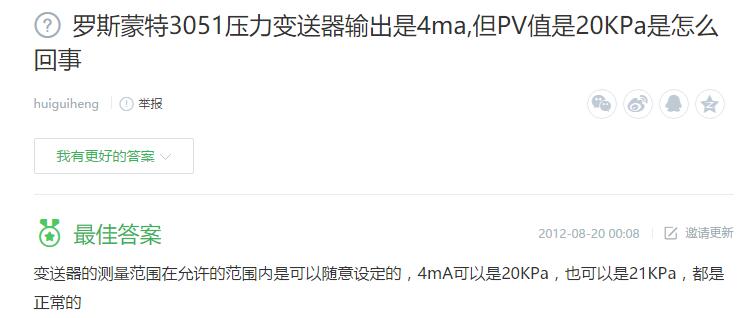

　　1、罗斯蒙特3051压力变送器输出是4ma,但PV值是20KPa是怎么回事？

　　变送器的测量范围在允许的范围内是可以随意设定的，4mA可以是20KPa，也可以是21KPa，都是正常的

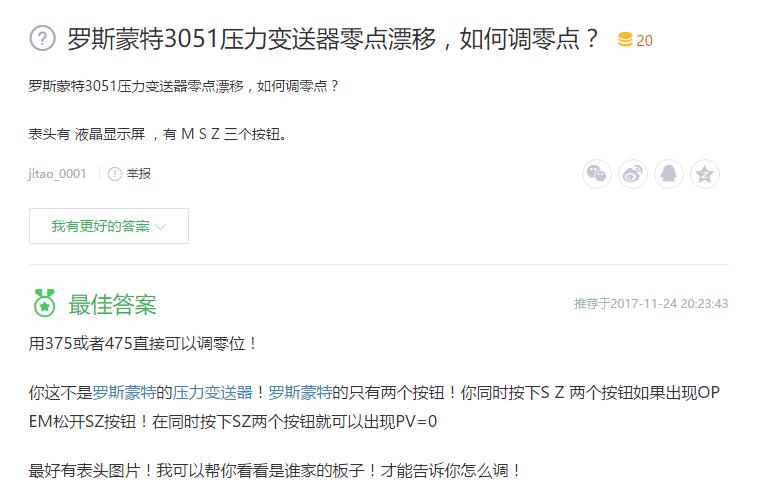

　　2、罗斯蒙特3051压力变送器零点漂移，如何调零点？

　　用375或者475直接可以调零位！你这不是的！的只有两个按钮！你同时按下S Z 两个按钮如果出现OPEM松开SZ按钮！在同时按下SZ两个按钮就可以出现PV=0   最好有表头图片！我可以帮你看看是谁家的板子！才能告诉你怎么调！
