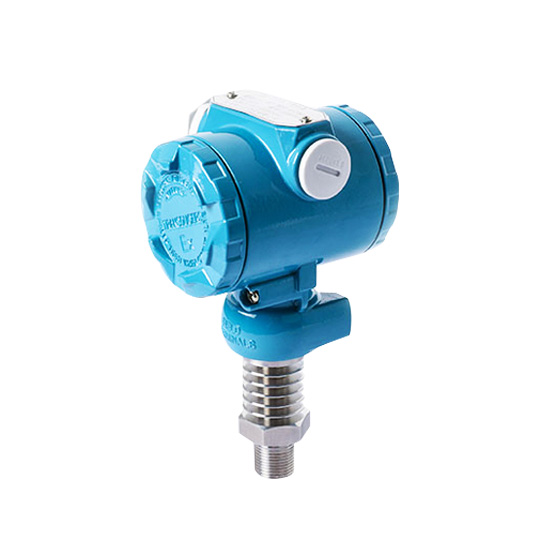

SLK3051SP负压变送器基本介绍
SLK3051SP负压变送器是一款新型负压压力变送器，（表压）测量最小压力0.6KPa。（可迁移为负压力变送器）,关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，具有设计原理先进、品种规格齐全、安装使用简便等特点。负压变送器外观上完全融合了罗斯蒙特3051与横河EJA的结构优点，也可直接替换传统的1151、CECC系列负压变送器，有很强的通用性和替代能力。负压变送器除设计小巧精致外，同时具有HART现场总线协议的智能化功能。超级的测量性能，用于压力、差压、液位、流量测量，广泛应用于各种工业自控环境，涉及石油管道、水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道送风、锅炉负压等众多行业
SLK3051SP负压变送器工作原理
当介质的压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻发生变化，和用电子线路检测这一变化，并转换输出一个对应于这个压力的标准信号。
SLK3051SP负压变送器性能参数
使用对象：液体、气体和蒸汽。
数字精度：± 0.2%
稳定性：0.075% 60个月
量程比：100：1
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现最佳测量
世界上唯一采用H合金护套的传感器，实现了优良的冷、热稳定性采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
支持向现场总线与基于现场控制的技术的升级。
SLK3051SP负压变送器选型表
|
SLK-3051/3851SP |
负压变送器 |
||||||
|
|
3 |
0-1～6KPa |
|||||
|
4 |
0-6～40KPa |
||||||
|
5 |
0-40～250KPa |
||||||
|
6 |
0-0.16～1.0MPa |
||||||
|
7 |
0-0.4～2.5MPa |
||||||
|
8 |
0-1.6～10.0MPa |
||||||
|
9 |
0-4.0～25MPa |
||||||
|
0 |
0-6.0～40MPa |
||||||
|
|
代码 |
输出 |
|||||
|
E |
非智能型（4-20mA输出） |
||||||
|
S |
智能型（HART协议） |
||||||
|
J |
智能开方型 |
||||||
|
|
代号 |
结构材料 |
|||||
|
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
||||
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|||
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
||||
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
||||
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
||||
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
||||
|
|
代号 |
选项 |
|||||
|
M1 |
0-100%线性指示表 |
||||||
|
M2 |
LED数字显示表 |
||||||
|
M3 |
LCD显示器 |
||||||
|
B1 |
管装弯安装板 |
||||||
|
B2 |
板装弯安装板 |
||||||
|
B3 |
管装平安装板 |
||||||
|
C0 |
1/2-14NPT锥管内螺纹接头 |
||||||
|
C1 |
1/2-14NPT引压接头后部焊接引压管Ф14 |
||||||
|
C2 |
丁字形螺纹接头M20×1.5 |
||||||
|
d |
隔爆型dⅡBT4 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
