柴油流量计

来源：作者：

柴油流量计

柴油流量计一般选用椭圆齿轮流量计，粘度低的油用液体涡轮流量计（粘度不能高于食用油），如果有杂质的可以选用液体涡街流量计。如果有杂质，涡轮可能会受损伤，需要在流量计前面加一个过滤器。如果需要精确计量用于贸易结算，可以选择质量流量计。柴油流量计厂家销售热线：029-88923955。椭圆齿轮柴油汽油流量计目前有两款：分别为指针式柴油流量计和数显式柴油流量计，具体订购请联系本公司销售员。

指针显示柴油流量计，可以显示瞬时流量和累积流量，并且累积流量可以回零装置的轻型容积式流量仪表，SLK-LC系列椭圆齿轮是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段。

椭圆齿轮柴油流量计性能指标

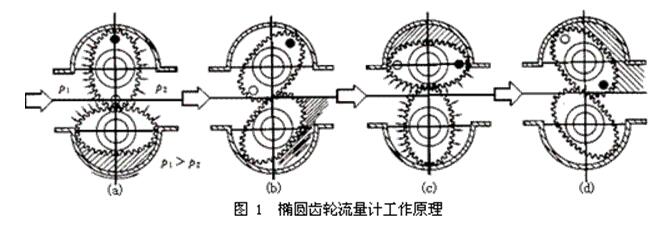

两个齿轮均在差压作用下产生旋转力矩，继续旋转。选装到图1(c)位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图1(a)相同位置，完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。柴油流量计出厂前均为客户效验

椭圆齿轮柴油流量计工作原理：

柴油汽油流量计是速度式流量计中的一种,通过液体气体推动叶轮转动，转速与流量挣正比，再通过叶轮切割磁力线，改变通磁量，根据电磁感应原理，在线圈内将感应出脉动信号，脉冲信号和流量的信号成为正比，然后通过效验装置设定对应的脉冲系数，也就是脉冲当量，流量计的表头也可以算作一块二次仪表流量积算仪。

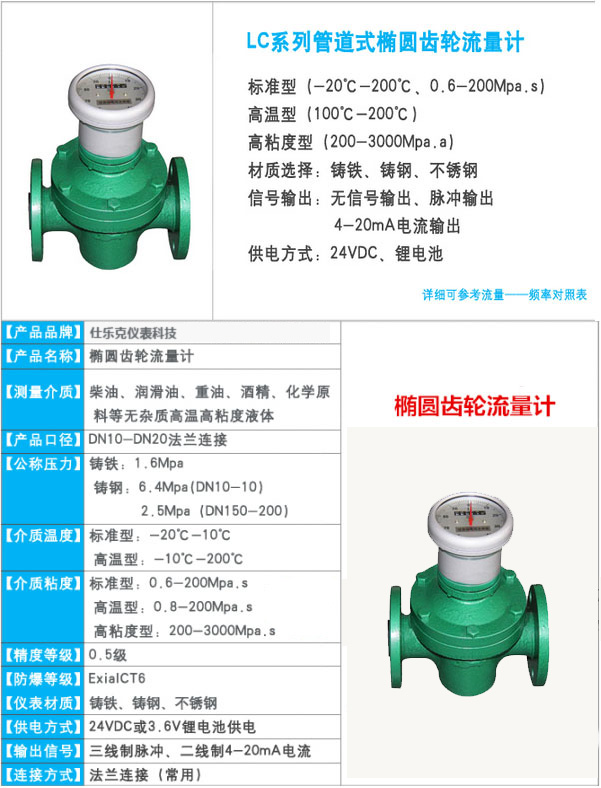

椭圆齿轮柴油流量计参数

连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

可选择口径系列: DN10，15，20，25，40，50，80，100

压力损失: ≤0.1MPa

精度等级: 普通型0.5级，高精度0.2级

介质压力: 普通型1.6MPa,高压型3.2MPa

粘度范围: 普通型:0.6～200mpa.s,

介质温度: 普通型＜120℃，高压型＜200℃

表体材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

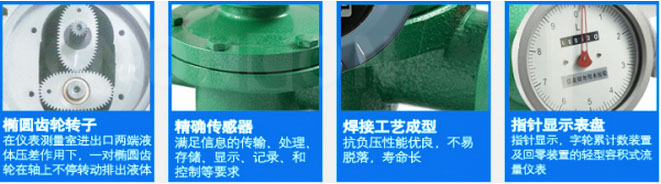

三、柴油专用流量计产品特点：

测量精度较高：0.2级与0.5级；

前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

防爆等级：ExiaIICT6

具有量程范围大、优异的准确度、压力损失小、粘度适应性强能测量高温高粘液体、标定方便、安装简易等优点

可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、

4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。是用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。柴油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 适用于油类及高粘度介质的累积流量测量。柴油流量计可以选用不同的材料（铸钢、不锈钢和316）制造，柴油流量计适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

◆ SLK-LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

◆ SLK-LC-E型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量

◆ SLK-LC-B型不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

椭圆齿轮柴油流量计测量范围及工作压力

型号		SLK-LC-A铸铁		SLK-LC-E铸钢		SLK-LC-B不锈钢
公称压力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 — 200 mPa.s
被测液体温度		-20℃～+100℃
流量范围 m?h
型号精度等级	SLK-LC-A铸铁			SLK-LC-E铸钢		SLK-LC-B不锈钢
公称口径（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

柴油流量计现场如何安装现场应用：

柴油流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。

柴油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。

按照要求正确安装后的柴油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

其次，使用柴油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，柴油流量计在仪表所规定的使用温度范围内使用。

长期使用后的柴油流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。

那么柴油流量计如何在运行过程中保证精度呢？

柴油流量计的腔室内严禁扫线蒸汽和水等等介质通过，因为其通过会对内部的齿轮造成一定程度的损坏。

柴油流量计由于测量高粘度液体时，通常都会将介质进行加热已达到降低粘度的效果，然后在管道内流通。当仪表停用后，流量计腔室内的介质因为变冷却状态粘度会有一定的增加甚至是凝固。如再要启用，就要对仪表的腔室进行加热工作如蒸汽的加热办法或是其他的加热办法。从而降低液体的粘度，等仪表腔室内的介质粘度降低后才可以使用。如现场的使用者强行的启动器流量计的计量，以为粘度的咬合力不确定，有可能致使流量计腔室内的咬合齿轮造成不必要的损坏。

柴油汽油流量计选型表编码

SLK	仕乐克仪表柴油流量计选型表							仕乐克仪表品牌标识
基本型号	LC							椭圆齿轮流量计基本型号
口径选择		-□□						通径大小
材料选择			-A					铸铁
			-E					铸钢
			-B					不锈钢
输出信号				-2				无信号输出
				-3				脉冲 DV24V供电
				-4				4～20mA DV24V供电
复零功能					-N			无复零功能
					-F			复零功能
过滤器						-N		无过滤器
						-G		含过滤器
流量选择							（□～□）	流量范围
