摘要 本文主要讲述的是关于隔膜压力表的用途、原理、结构，以及改进前与改进后的相同处与不同处，改进后的优点等。不锈钢隔膜式压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，将原来的由螺栓连接法兰与隔膜体的结构，改为现在的隔膜体和法兰均为螺纹连接，这种结构不但方便装配者装配、调校，也减轻了很大的重量，方便了用户安装。另一种插入式隔膜压力表，采用插入筒连接，解决了用户无法测量被测介质压力的问题，为用户解决了难题，也提高了我们的产品知名度。
一、隔膜式压力表简介
1、隔膜式压力表的用途：为了扩大各种通用型压力仪表的使用范围，能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清，防止沉淀物持续积聚的场合的压力检测时，必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜表主要用于石油、化工、制药、食品轻纺等工业部门生产过程中的压力检测。隔膜式压力表是一种全密封的间接测量式压力仪表。主要用于测量气体、液体、粘度较大的酸性、碱性、醛化、氯化物等腐蚀性较强的介质
压力。
2、隔膜式压力表的原理：不锈钢隔膜式压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形——位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力接近于被测介质的压力值。

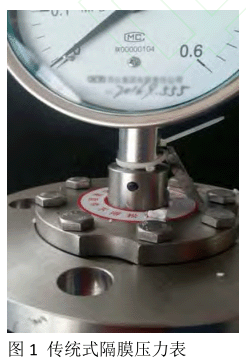

3、隔膜式压力表的结构：我们一般生产的隔膜式压力表有法兰式、螺纹式，由压力表表头、膜座、膜片、法兰等组成，是将焊有膜片的膜座用 M8 的螺栓固定在在法兰或膜座下盖上，形成一个密封的隔膜系统。其中膜片的材质有 316、金属钽、哈氏合金、蒙乃尔合金、含钼不锈钢等，适用于各种耐腐蚀介质。
二、 隔膜式压力表的改进原因：
由于石油、化工、制药、食品、轻纺等行业的需求千变万化，我们对于用户提出的要求也要随之变化。目前，我们生产的隔膜式压力表不能满足某些行业的要求，这就给我们提出来新的要求，需要我们从结构、性能上满足用户要求。
三、 新式隔膜式压力表的改进：
1、螺纹连接隔膜式压力表：该表从结构上将原来的膜座和法兰由螺栓连接，改为将膜座和连接法兰加工为带螺纹的，将膜片焊接在膜座上，然后直接拧在法兰上，同样形成了一个密封的隔膜系统，提高了使用性能，减轻了重量，节约了安装空间，提高了加工及装配效率，节约了劳动力，满足了用户要求，得到了用户的好评。
2、插入式隔膜压力表：该表是一款专为用户特殊定制的隔膜式压力表，它与传统的隔膜表有很大的区别。因为用户现场的管道比较特殊，被测介质与测量膜片无法接触，这样就导致无法测量被测介质的压力。根据用户现场的实际情况，且鉴于这种特殊性，特别设计了这款插入式隔膜压力表，它的结构是在与现场连接的法兰上焊上插入式连接筒，连接筒的外径和插入长度，根据用户现场管道的尺寸来确定，焊接好后在连接筒接触介质的底部焊上隔离膜片，最后将表头和焊接好插入筒的法兰装配在一起，然后用专用工装进行调校。这种结构的设计虽然看起来有点笨重，但是在用户现场安装和使用非常方便，既解决了用户现场无法测量被测介质压力的问题，也给我们的产品做了一个很好的验证，也给我们提出来更严峻的要求，要求我们的产品能满足不同行业、不同场合所测量的不同介质，这就需要我们不断研究、不断学习、不断更新，设计、生产出更好、更先进的产品，满足石油、化工、制药、食品、轻纺等行业的要求，为用户解决根本性问题。
四 新式隔膜式压力表的新思路
近期有用户反映，需要一种隔离膜片和法兰密封面在同一平面的隔膜压力表，这就给我们提出来新的要求。我们的初步设想是，先加工好与用户现场连接的法兰，然后在法兰底部加工出一个凸台，在凸台上焊接隔离膜片，在隔膜体内部充硅油，最后装上压力表，用专用工装进行调校。这个过程需要加工、调校试验，是对我们的又一次考验，我们一定会更加努力，刻苦钻研，经常与用户沟通，多去用户现场了解情况，为用户解决测压、安装以及调试中遇到的各种问题，同时也是为我们的产品做宣传，为我们的企业做宣传，把我们的企业做大做强。
