UQK -2浮球液位变送器的现场接线线路图

本文主要讲述了UQK-2浮球液位变送器的应用、结构、工作原理以及最重要的现场接线线路图

    UQK -2浮球液位变送器，可用于多种场合的开口及有压容器内进行液面连续检查，该仪表用不锈钢材料制造，耐腐蚀性强，适用范围广，结构简单，工作可靠。

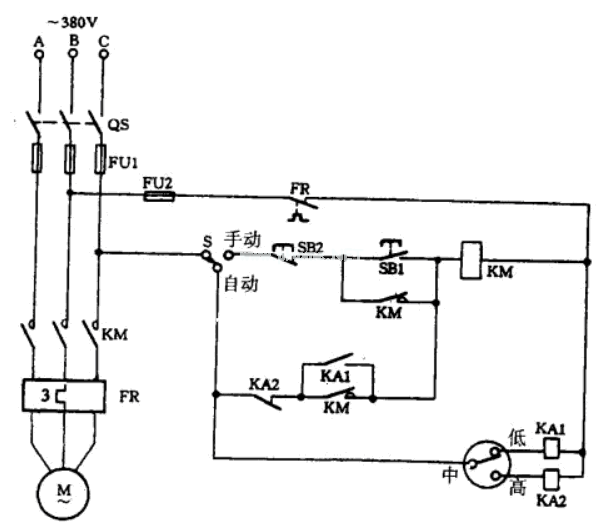

    UQK - 2浮球液位变送器工作原理:仪表由接线盒、导管、磁性浮球及挡圈组成，导管内装有磁敏器件和电阻骨架板。UQK一2型浮球液位变送器外形结构如图9一41所示。当液面发生变化时，浮球沿导管随液面升降，在浮球磁场作用下导管内磁敏器件依次闭合，从而得到正比于液位的电阻信号，实行对液位的连续检测，UQK一2型浮球液位变送器接线线路如图9一42所示。

    技术指标:测量范围:0一4一7m;误差范围:土10 - 20mm;环境温度:一10~150°C；工作压力：》 0.6MPa；介质粘度:》1.25 st；测量育区:1500m上下两端；安装形式:垂直于液面。

    安装与接线:该仪表应垂直于液面安装，以减少浮球的阻力，在导管H2段用U型卡紧固在容器壁上，离壁距离不小于200mm以上，仅表L超过3m时，应考虑上下两端固定。

该仪表采用三线制，三根导线的电阻应不大于5欧姆并且相互之差不大于0.05欧姆，注意:该仪表不能在强磁场条件下工作。
