把差压变送器当做液位计的测量原理分析

目前生产单位装置运行或设备运行中，大部分使用ROSEMOUNT的3051变送器，3051变送器目前分为两种: 一种是差分电容式传感器; 一种是硅压敏电阻式传感器。电容式差压变送器的检测元件采用电容式压力传感器，由测量部分和放大两部分组成，输入差压作用与测量部分电容式压力传感器的中心感压膜片，膜片发生位移，从而使电容量发生变化，变化的电容量经转换电路转换成电流信号，通过A/D 转化成数字量。

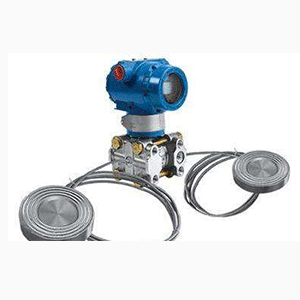

   在工业生产中，有的地方使用压力计式液位计来检测容器中的液位。但是这种仪表只适用于敞开容器，否则在密闭容器中检测液位时，会受到容器内静压力的影响。因此使用差压液位计，来消除容器内静压的影响，检测设备内某点的液柱高度与设备内压力无关。检测的方法是在设备的上、下部安装取压管，检测其差压。如能知道容器内液体的密度，根据压强公式P = ρgH，就可得知设备上、下部分的压力，知道了上、下部的压差，就可以知道容器内液位的高低，因此，容器内的液位高度就是H = ΔPρg，液位的检测归结为压差的检测，式中: H 为设备内的液位，mm; ΔP 为设备中上下部的压差，Pa; ρ 为设备中液体的密度，g /m; g 为重力加速度。
