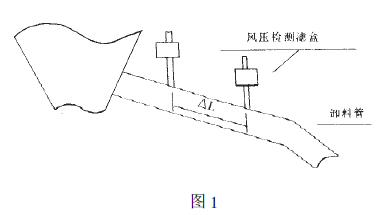

微差压变送器独立单元作为振动料槽水平锁风控制手段用于机立窑卸料检测(见图1)。当料管内存实料时，正取样风压大于负取样风压，差压变送器将输出10毫安的电流；当料管内料稀疏时，正取样风压等于负取样风压，差压变送器将输出0毫安。从实际使用情况看，采用风压差变送器进行水平锁风效果比! 射线手段要好，它不存在辐射公害，其缺点是风压检测滤盒易堵塞，导致检测失灵。
微差压变送器出厂时均已做过精密调整，使用时只须调试卸料管上正负取样管的距离△L（ 见图1） ，使得差压变送器在高风压且料实区时，能真实的输出10毫安，△L过大容易损坏差压变送器；△L过小，测量又不准确，△L可通过实验校定。
本文撰述的微差压变送器接续控制未使用双限指示仪，采用的是自行开发的接续控制器，该控制器电路简洁，经济实用。它很好的完成了如下控制模式（见图2）。

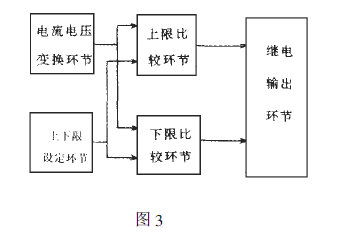

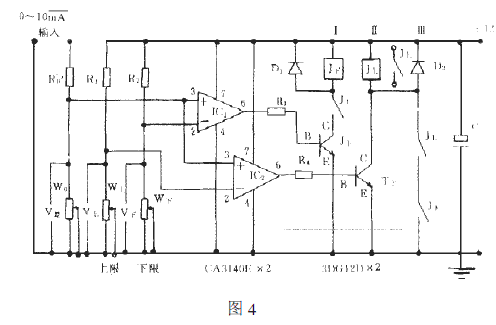

该控制器先将微差压变送器输出的电流信号转换成电压信号，再输入接续主控电路。当输入电压值低于控制器的下限设置时，控制振动料槽停；当输入电压突破下限而未达到上限时，控制仍停止；当该输入电压值突破上限时，控制振动料槽开；当输入电压值游动于上限以内，下限以外时，控制亦然开；只有输入电压值低于下限设置时，一个完整的开控制过程结束，停机。电路原理框图（见图3），电路原理图（见图4）。电路构成：
据微差压变送器的接续要求负载电阻为0-1.5KΩ，取R0 为1KΩ。这样，MAX10 mA的电流输出对应于接续器的MAX10mV的电压信号输入。电路中3’9 上构成上限比较电压调整支路，3-9 下构成下限比较电压调整支路，上、下限比较器分别由单运放集成电路构成。模式控制电压由; 上，; 下及< 上、< 下的互锁、自保完成。
工作原理分析：
设定下限电压为$8，上限电压为=8，当输入电压8 差>$8 时，:,’的#脚输出低电平，; 下截止，< 下不吸合；当输入电压"# $# 差$%# 时，&’( 的!脚输出高电平，开关管) 下为& 回路“* (+#+, 下线圈+, 上常开点+) 下’- 结+地”做好工作准备；
当输入电压# 差. %# 时，&’+ 的!脚输出高电平，"回路“* (+#+, 上线圈+) 上’- 结+地”工作，, 上吸合，则& 回路“*(+#+, 下线圈+, 上常开点闭合+) 下’- 结+地”导通。同时，#回路“* (+#+, 上+, 上常开点闭合+, 下常开点闭合+地”工作，将) 上’- 结并联自保，即便# 差$%#，只要# 差仍大于"#，则自保持作用就不会失掉。
当输入电压# 差$"# 时，&’( 的!脚输出低电平，) 下退出饱和导通，& 回路“* (+#+, 下线圈+, 上常开点+) 下’- 结+地”失电，, 下复位，自保#回路“* (+#+, 上线圈+, 上常开点+, 下常开点+地”失电，, 上复位，则控制输出停。
从, 上，(+# 继电器的任意一组常开点上引出，可实现对强电继电保护控制电路的控制。
