部分情况下压力变送器与差压变送器的安装示意图

作时间：2014-02-22  来源：  作者：


以下两个安装图是由西安仕乐克仪表科技有限公司提供，适用于部分现场安装，并不适用所有情况。会在以后的其他文章里提供更多的现场安装示意图

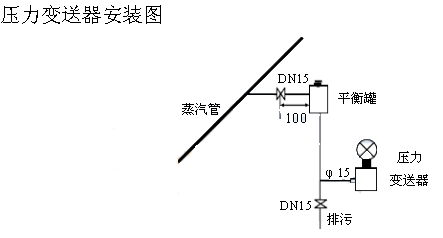

部分现场压力变送器安装示意图

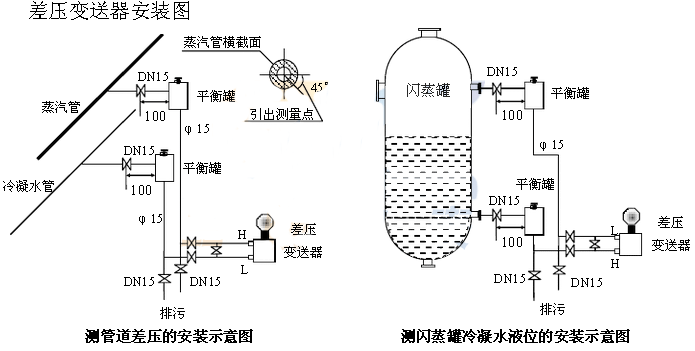

部分现场差压变送器安装示意图

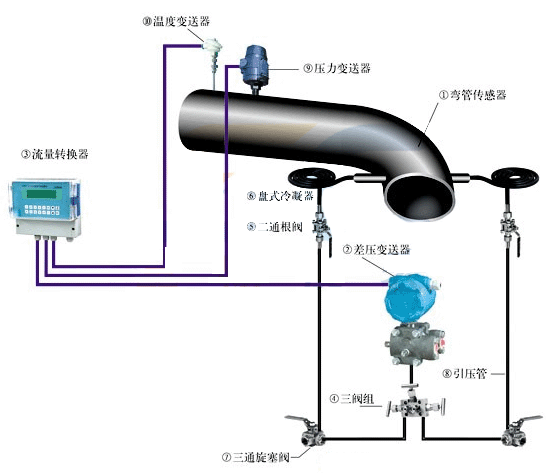

压力变送器、差压变送器与弯管流量计组装中的安装示意图
