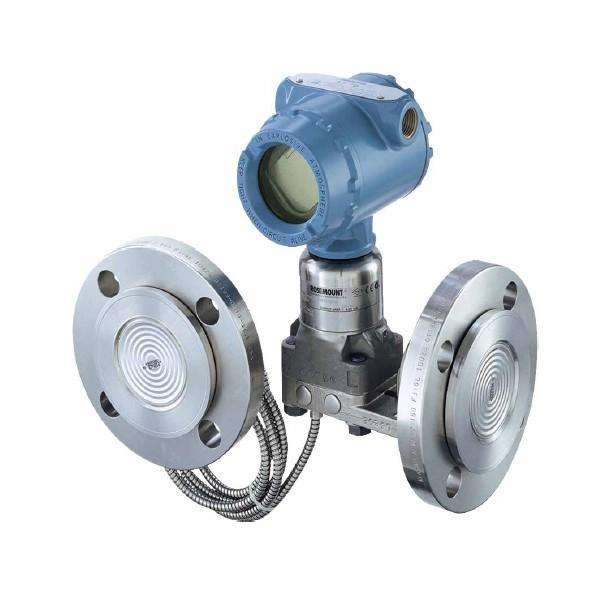

一、罗斯蒙特3051CD差压变送器简介
罗斯蒙特3051变送器工作原理
工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样)。低压侧始终保持一个参考压力。传感膜片的位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。可以通过罗斯蒙特475手操器对其进行现场和远程通讯。
罗斯蒙特3051差压变送器的应用
新型罗斯蒙特3051CD差压变送器的性能指标保证在不同工况下的精度和稳定性。灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。罗斯蒙特3051CD差压变送器小巧而质轻的共面设计，具有性能，对现场的库存要求***低，是进口压力变送器中的典范。3051差压变送器采用301/305/306阀组,可节约安装费用20%以上。因为罗斯蒙特公司可将Rosemount变送器/阀组在工厂一体化安装。
美国Rosemount(罗斯蒙特)3051压力变送器，工业领域中的压力测量产品。目前在世界上有四个工厂提供原装3051变送器，向中国供货的为北京远东罗斯蒙特有限公司和新加坡罗斯蒙特私人有限公司。其中1151原装产品只有北京远东罗斯蒙特有限公司提供。任何其它公司号称的都是不被罗斯蒙特公司认可的。
二、罗斯蒙特3051CD差压变送器选型手册
| 3051C型差压，表压与压力变送器 | ||||||
|
－=不提供 ·=提供
|
||||||
|
型号
|
变送器类型(选其一)
|
CD
|
CG
|
CA
|
||
|
3051CD
|
差压变送器 |
·
|
－
|
－
|
||
|
3051CG
|
表压变送器 |
－
|
·
|
－
|
||
|
3051CA
|
压力变送器 |
－
|
－
|
·
|
||
|
代码
|
压力范围(URL)(量程/***小量程)
|
CD
|
CG
|
CA
|
||
|
3051CD型
|
3051CG型
|
3051CA型
|
||||
|
0
|
-3至3inH2O/0.1inH2O (-747至747Pa/25Pa) |
不提供 | 不提供 |
·
|
－
|
－
|
|
1
|
-25至25inH2O/0.5inH2O (-6.22至6.22kPa/0.12k) |
-25至25inH2O/0.5inH2O (-6.22至6.22kPa/0.12k) |
0 至 30psia/0.3psia (0 至 207kPa/2.1kPa) |
·
|
·
|
·
|
|
2
|
-250至250inH2O/2.5inH2O (-62.2至62.2kPa/0.6kP) |
-250至250inH2O/2.5inH2O (-62.2至62.2kPa/0.6kP) |
0 至 150psia/1.5psia (0 至 1034kPa/10.34kPa) |
·
|
·
|
·
|
|
3
|
-1000至1000inH2O/10in (-248至248kPa/2.5k) |
-407至1000inH2O/10in (-101至249kPa/2.5k) |
0 至 800psia/8psia (0 至 5516kPa/55.16kPa) |
·
|
·
|
·
|
|
4
|
-300至300psi/3psi (-2070至2070kPa/20.7k) |
-14.7至300psi/3psi (-101至2070kPa/20.7k) |
0 至 4000psia/40psia (0 至 27 580kPa/276kPa) |
·
|
·
|
·
|
|
5
|
-2000至2000psi/20psi (-13 800至13 800kPa) |
-14.7至2000psi/20psi (-101至13 800KPa) |
不提供 |
·
|
·
|
－
|
|
代码
|
输出
|
CD
|
CG
|
CA
|
||
|
A
|
4-20mA，带有基于HART协议的数字信号
|
·
|
·
|
·
|
||
|
M(1)
|
低功耗，1-5Vdc带有基于HART协议的数字信号(0.8-3.2Vdc，用选项代码C2)
|
·
|
·
|
·
|
||
| (1)不适用于危险场所认证选项代码I1,N1,E4和K6。 |
| (2)符合NACE MR01-75推荐材料。 |
|
代码
|
结构件材料
|
CD
|
CG
|
CA
|
|||
|
过程法兰材料
|
法兰材料
|
排液/排气阀
|
法兰接头
|
||||
|
5
|
共面(Coplanar) | 电镀碳钢 | SST | 电镀碳钢 |
·
|
·
|
·
|
|
2
|
共面(Coplanar) | SST | SST | SST |
·
|
·
|
·
|
|
3(2)
|
共面(Coplanar) | 哈氏合金C | 哈氏合金C | 哈氏合金C |
·
|
·
|
·
|
|
4
|
共面(Coplanar) | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 |
·
|
·
|
·
|
|
8(2)
|
共面(Coplanar) | 电镀碳钢 | 哈氏合金C | 电镀碳钢 |
·
|
·
|
·
|
|
7(2)
|
共面(Coplanar) | SST | 哈氏合金C | SST |
·
|
·
|
·
|
|
0
|
替代法兰 |
·
|
·
|
·
|
|||
|
替代法兰-见选项H2,H3,H4,H7,F1,F2,G1,G2,FA,FB,FC,FD或S5
|
|||||||
|
代码
|
隔离膜片 |
CD
|
CG
|
CA
|
|
|
2
|
316L SST |
·
|
·
|
·
|
|
|
3(2)
|
哈氏合金C-276 |
·
|
·
|
·
|
|
|
4
|
蒙乃尔 |
·
|
·
|
·
|
|
|
5
|
钽（仅适用于3051CD与CG型，量程2-5。不适用于3051CA型） |
·
|
·
|
－
|
|
|
6
|
镀金蒙乃尔 |
·
|
·
|
·
|
|
|
代码
|
O型环
|
CD
|
CG
|
CA
|
|
| A | 玻璃填充特氟隆 |
·
|
·
|
·
|
|
|
B
|
石墨填充特氟隆 |
·
|
·
|
·
|
|
|
代码
|
灌充液 |
CD
|
CG
|
CA
|
|
| 1 | 硅油 |
·
|
·
|
·
|
|
|
2
|
惰性液(卤代烃) |
·
|
·
|
－
|
|
|
代码
|
外壳材料
|
导线管入口尺寸
|
CD
|
CG
|
CA
|
|
A
|
铝，覆聚氨酯涂层 | 1/2-14NPT |
·
|
·
|
·
|
|
B
|
铝，覆聚氨酯涂层 | M20×1.5(CM20) |
·
|
·
|
·
|
|
C
|
铝，覆聚氨酯涂层 | PG13.5 |
·
|
·
|
·
|
|
D
|
铝，覆聚氨酯涂层 | G 1/2 |
·
|
·
|
·
|
|
J
|
SST | 1/2-14NPT |
·
|
·
|
·
|
|
K
|
SST | M20×1.5(CM20) |
·
|
·
|
·
|
|
L
|
SST | PG13.5 |
·
|
·
|
·
|
| (1)不适用于危险场所认证选项代码I1,N1,E4和K6。 |
| (2)符合NACE MR01-75推荐材料。 |
| 代码 |
选项
|
CD
|
CG
|
CA
|
| 替代法兰选项（要求结构件材料代码0） |
|
|
|
|
| H2 | 传统法兰，316 SST，SST排液/排气阀，SST法兰接头 |
·
|
·
|
·
|
| H3(1) | 传统法兰，哈氏合金C，哈氏合金C排液/排气阀，哈氏合金C法兰接头 |
·
|
·
|
·
|
| H4 | 传统法兰，蒙乃尔，蒙乃尔排液/排气阀，蒙乃尔法兰接头 |
·
|
·
|
·
|
| H7(1) | 传统法兰，316 SST，哈氏合金C排液/排气阀，316 SST法兰接头 |
·
|
·
|
·
|
| FA | 液位法兰，SST，2英寸，ANSI 150级，垂直安装 |
·
|
·
|
·
|
| FB | 液位法兰，SST，2英寸，ANSI 300级，垂直安装 |
·
|
·
|
·
|
| FC | 液位法兰，SST，3英寸，ANSI 150级，垂直安装 |
·
|
·
|
·
|
| FD | 液位法兰，SST，3英寸，ANSI 300级，垂直安装 |
·
|
·
|
·
|
| FP | DIN液位法兰，SST，DN50，PN40，垂直安装 |
·
|
·
|
·
|
| FQ | DIN液位法兰，SST，DN80，PN40，垂直安装 |
·
|
·
|
·
|
| F1 | 液位法兰，SST，3英寸，ANSI 150级，水平安装 |
·
|
·
|
·
|
| F2 | 液位法兰，SST，3英寸，ANSI 300级，水平安装 |
·
|
·
|
·
|
| G1 | 液位法兰，碳钢，3英寸，ANSI 150级，水平安装 |
·
|
·
|
·
|
| G2 | 液位法兰，碳钢，3英寸，ANSI 300级，水平安装 |
·
|
·
|
·
|
| S5 | 装配305一体化阀组 |
·
|
·
|
·
|
| 安装支架 |
|
|
|
|
| B4 | 共面(Conplanar)法兰支架，用于2in管道或面板安装，全部为SST |
·
|
·
|
·
|
| B1 | 传统法兰支架，用于2英寸管道安装，碳钢螺栓 |
·
|
·
|
·
|
| B2 | 传统法兰支架，用于面板安装，碳钢螺栓 |
·
|
·
|
·
|
| B3 | 传统法兰平支架，用于2英寸管道安装，碳钢螺栓 |
·
|
·
|
·
|
| B7 | B1支架，配300系列SST螺栓 |
·
|
·
|
·
|
| B8 | B2支架，配300系列SST螺栓 |
·
|
·
|
·
|
| B9 | B3支架，配300系列SST螺栓 |
·
|
·
|
·
|
| BA | SST B1支架，配300系列SST螺栓 |
·
|
·
|
·
|
| BC | SST B3支架，配300系列SST螺栓 |
·
|
·
|
·
|
| (1)符合NACE MR 01-75推荐材料。 |
| (2)不适用于低功耗选项代码M。 |
| 代码 |
选项
|
CD
|
CG
|
CA
|
| 危险场所认证 |
|
|
|
|
| E5 | 厂家互检(FM)隔爆认证 |
·
|
·
|
·
|
| I5 | 厂家互检(FM)非易燃与本质安全联合认证 |
·
|
·
|
·
|
| K5 | 厂家互检(FM)隔爆与本质安全认证 |
·
|
·
|
·
|
| C6 | 加拿大标准协会(CSA)隔爆与本质安全认证 |
·
|
·
|
·
|
| (要求电压42.4Vdc) |
|
|
|
|
| K6(2) | CSA与CENELEC隔爆与本质安全认证 |
·
|
·
|
·
|
| I1(2) | BASEEFA/CENELEC本质安全认证 |
·
|
·
|
·
|
| N1(2) | BASEEFA N类认证 |
·
|
·
|
·
|
| E8 | CESI/CENELEC隔爆认证 |
·
|
·
|
·
|
| E4(2) | 日本工业标准(JIS)隔爆认证 |
·
|
·
|
·
|
| E7 | 澳大利亚标准协会(SAA)隔爆认证 |
·
|
·
|
·
|
| I7 | 澳大利亚标准协会(SAA)本质安全认证 |
·
|
·
|
·
|
| 螺栓选项 |
|
|
|
|
| L4 | 奥氏体316 SST螺栓 |
·
|
·
|
·
|
| L5 | ANSI/ASTM-A-193-B7M螺栓 |
·
|
·
|
·
|
| L6 | 蒙乃尔螺栓 |
·
|
·
|
·
|
| 表头 |
|
|
|
|
| M5 | 液晶表头，用于铝制外壳（仅限外壳代码A，B，C，D） |
·
|
·
|
·
|
| M6 | 液晶表头，用于SST外壳（仅限外壳代码J，K，L） |
·
|
·
|
·
|
|
·
|
·
|
·
|
| (1)符合NACE MR 01-75推荐材料。 |
| (2)不适用于低功耗选项代码M。 |
|
代码
|
选项
|
CD
|
CG
|
CA
|
|
|
其它选项 |
|
|
|
|
Q4
|
校验数据 |
·
|
·
|
·
|
|
Q8(1)
|
材料可跟踪性证书，符合EN10204 3.1B |
·
|
·
|
·
|
|
J1(2)
|
只有本机零点调整 |
·
|
·
|
·
|
|
J3(2)
|
无本机零点或量程调整 |
·
|
·
|
·
|
|
T1(3)
|
耐瞬变电压保护端子块 |
－
|
－
|
·
|
|
C1
|
定制软件组态（随合同完成CDS00806-0100-4001） |
·
|
·
|
·
|
|
C2
|
0.8-3.2Vdc输出，带有基于HART协议的数字信号（仅限输出代码M） |
·
|
·
|
－
|
|
C3
|
表压校验（仅限3015CA型） |
－
|
－
|
·
|
|
C4(4)
|
模拟输出级符合NAMUR推荐NE43，1994年1月18日 |
·
|
·
|
·
|
|
S1
|
一个远传膜片密封-参照PDS00813-0100-4016订货信息 |
·
|
·
|
·
|
|
S2
|
两个远传膜片密封-参照PDS00813-0100-4016订货信息 |
·
|
－
|
－
|
|
S4(5)
|
与一体化孔板组件相连-见PDS00813-0100-4686，订货信息 |
·
|
·
|
·
|
|
P1
|
静压测试 |
·
|
·
|
·
|
|
P2
|
清洗，用于特殊应用场合 |
·
|
·
|
·
|
|
D3
|
1/4-18NPT过程连接(无法兰接头)（316 SST、哈氏合金、蒙乃尔） |
·
|
·
|
·
|
|
D7
|
共面(Coplanar)法兰，无排液/排气口（仅限SST材料） |
·
|
·
|
·
|
|
D8
|
陶瓷球排液/排气阀 |
·
|
－
|
－
|
|
D9
|
JIS过程连接-RC1/4法兰，带RC1/2法兰接头 |
·
|
·
|
·
|
|
P9
|
4,500psig静压极限（仅限3051CD量程2,3） |
·
|
－
|
－
|
|
V5
|
接地螺钉组件 |
·
|
·
|
·
|
|
典型型号：3051CD 3 A 2 2 A 1 A B4
|
||||
| (1)该选项适用于传感器膜壳与共面或传统法兰和接头（3051C/P型）该选项适用于传感器膜壳和低容室共面法兰和接头（带S1选项的3051C型） |
| (2)本机零点与量程调整为标准型，除非特别指明选项代码J1或J3。 |
| (3)不适用于选项代码16或K6危险场所认证。 |
| (4)在工厂中预设置为符合NAMUR的操作，不能在现场改变为标准操作。 |
| (5)该选项静压额定值为3,000psi(20684kpa)，仅适用于无相连管道的工厂组装，且仅限于量程 |
三、3051CD差压变送器安装指南
罗斯蒙特3051压力变送器安装主要根据介绍的应用来做参考的。下面，我们也会根据不同的应用来讲述不同的安装方式。但总共上还是分为共平面和管理直接安装式。
一，液体的应用(附带图如下)
1，将分流接头安装在管道侧面。
2，将变送器安装在分流接头的侧面或底部。
3，安装变送器时应使用排液、排气阀向上。
二、气体的应用(附带图如下)
1，将分流接头安装在管道顶部或侧面。
2，将变送器安装在分流接头的侧面或顶部
三、蒸汽的应用(附带图如下)
1，将分流接头安装在管理侧面
2，将变送器安装在分流接头的侧面或底部
3，将引压管内充满冷却水。
关于3051压力变送器的安装我们就讲到这里，还有面板和管理安装、常规组件的安装方式，我们将在后期给大家进行讲解和介绍。如您还有关于3051压力变送器安装的疑问，可以和我们在线技术人员沟通。
Rosemount罗斯蒙特压力变送器真假鉴定指导
压力变送器样品鉴定指导
由于美国的美国蒙特罗斯蒙特压力变送器在中国市场强势的声誉，在国内一些公司非法使用其品牌，销售和美国美国罗斯蒙特压力变送器产品的品牌名称相似，产品类型和产品外观的压力变送器产品。在艾默生过程控制有限公司(艾默生过程管理公司，公司)正式声明：北京远东罗斯蒙特仪表有限公司和艾默生仪器有限公司是美国在中国美国罗斯蒙特压力变送器是唯一合法的厂家;此外，美国罗斯蒙特压力变送器是没有其他涉及合作，在中国境内合资或技术制造商转移。
该产品的差压变送器是方便用户简单Rosemont，可以避免因假冒产品的购买，造成不必要的损失，我们提供一些常见的产品识别方法。方法是最简单有效的：
1压力变送器铭牌，您可以找到生产序列号，压力变送器，通过蒙特罗斯，销售人员或工厂质量可以查询到的生产日期和最终用户的信息，以及对产品的真实性比。
2你也可以与质量部的罗斯，工厂直接接触，压力传感器样本送到部门鉴定。该方法的识别结果是最可靠的，但所需时间较长。
3压力传感器和蒙特真正的样品进行了比较，包括比较的具体方法和步骤，下面看。为了更容易理解，这些照片是要遵循以下原则：罗斯，在真正的产品左边的图，仿冒的位于右侧。
■3051的外观差异

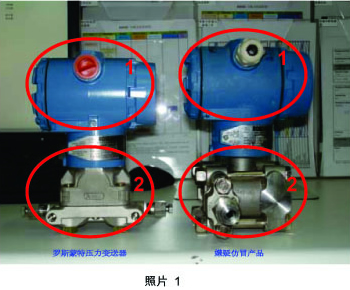

从照片1中可以看出：罗斯蒙特正品表面处理光滑良好，而嫌疑产品表面粗糙灰暗。
■3051的结构差异
如照片1中所示，罗斯蒙特正品的法兰采用的是共面设计;而嫌疑品采用了类似于1151型的双法兰设计。
■3051的铭牌差异

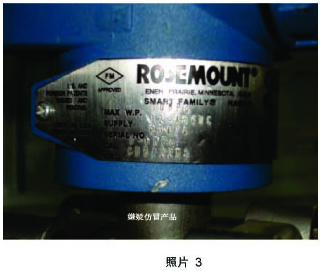

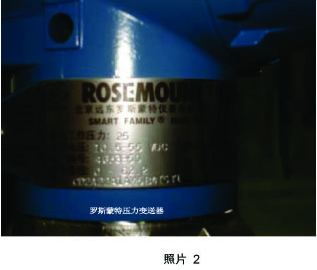

照片2显示的是罗斯蒙特正品的铭牌，而照片3是嫌疑产品的铭牌;铭牌均标注了罗斯蒙特商标。
■3051的表头差异

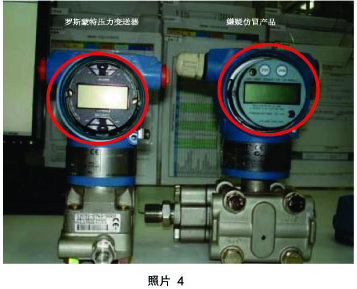

从照片4可以看出表头的差异
■3051的接线端头侧差异
将接线端头侧拆卸后，可以发现以下差异：
1) 从颜色的差异上，可以明显看出内侧喷砂处理不同;
2) 说明标签不同;
3) 接线端子块不同。
■3051的变送器线路侧差异
在将表头拆卸后，可以进一步看到变送器线路侧的不同，如照片6所示。
以下是相关提问：

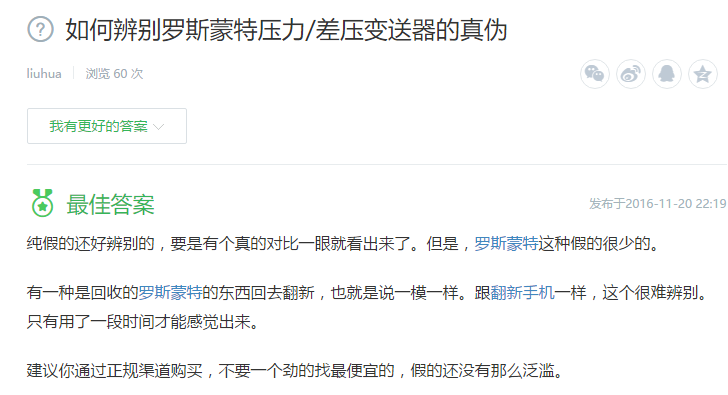

1、如何辨别罗斯蒙特压力/差压变送器的真伪?
纯假的还好辨别的，要是有个真的对比一眼就看出来了。但是，罗斯蒙特这种假的很少的。有一种是回收的罗斯蒙特的东西回去翻新，也就是说一模一样。跟翻新手机一样，这个很难辨别。只有用了一段时间才能感觉出来。建议你通过正规渠道购买，不要一个劲的找最便宜的，假的还没有那么泛滥。

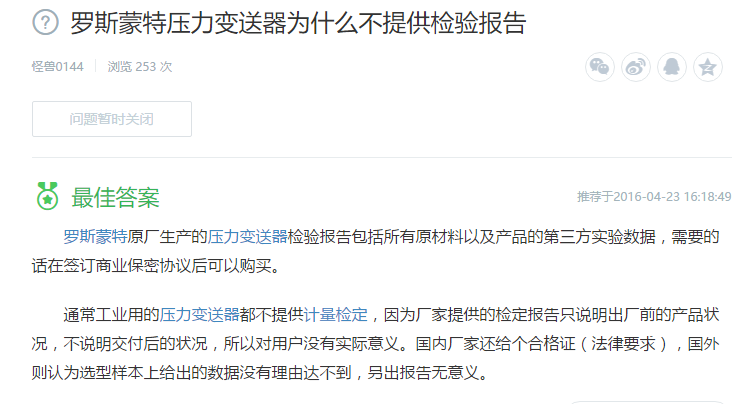

2、罗斯蒙特压力变送器为什么不提供检验报告?
罗斯蒙特原厂生产的压力变送器检验报告包括所有原材料以及产品的第三方实验数据，需要的话在签订商业保密协议后可以购买。 通常工业用的压力变送器都不提供计量检定，因为厂家提供的检定报告只说明出厂前的产品状况，不说明交付后的状况，所以对用户没有实际意义。国内厂家还给个合格证(法律要求)，国外则认为选型样本上给出的数据没有理由达不到，另出报告无意义。
