横河EJA115微小流量变送器带有六种不同内径的内藏孔板，内径变化范围从0.508mm到6.350mm。您可以选择不同测量量程的差压变送器和不同内径的内藏孔板，就可以进行大范围的微小流量测量，此款变送器是专门为测量微小流量而设计的。
EJA115微小流量变送器 将所测得的微小流量精确、准确地转化为与所测流量相对应4~20mA DC的电流信号。
EJA115A系列变送器可与BT200/100，BRAIN手操器，HART275手操器或ERNTUM CS/XL手操器进行通讯，从而达到对它进行远程监管与设定的目的。
一、EJA115微小流量变送器参数
输出信号：4~20mA DC(带数字通信的2线制）
参考精度：±5%量程
安装：2-inch管道安装
环境温度:-40~85°C(-40~185°F) (一般型）
-30~80°C(-22~176°F)(带内藏指示针)
接液温度：-40~120°C(-40~248°F)(一般型)
环境湿度：5~100%RH(40°C时)
测量范围：
| 膜盒 | 差压量程 | 对应水流量（L/min) | 对应空气流量（NL/min) |
|---|---|---|---|
| L | 1~10Kpa | 0.016~7.2 | 0.44~198 |
| M | 2~100Kpa | 0.022~23.0 | 0.63~635 |
| H | 20~210Kpa | 0.07~23.0 | 2.0~910 |
二、EJA115微小流量变送器外形及安装说明图
垂直配管安装方式

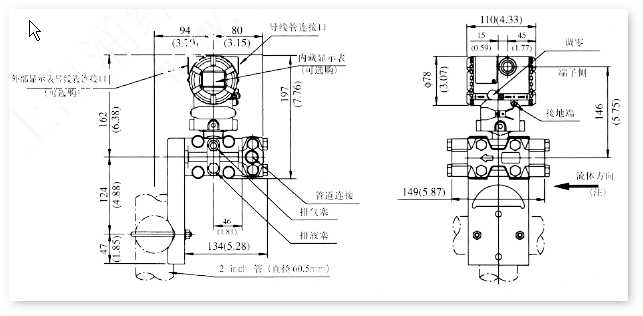

安装代码2：管道连接在上

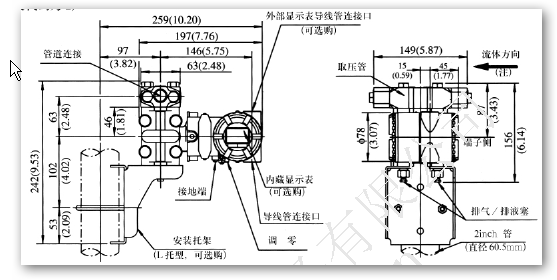

安装代码3：管道连接件在下

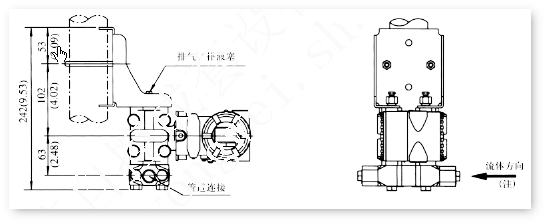

安装代码8：水平配管安装方式
| EJA115微小流量变送器 | ||||
| L膜盒 | M膜盒 | H膜盒 | ||
| 水当量 | 0.016~7.2l/min | 0.022~23l/min | 0.07~33l/min | |
| 空气当量 | 0.44~198Nl/min | 0.63~635Nl/min | 2~910Nl/min | |
| 差压量程 | 1~10kPa (2~40inH2O) |
2~100kPa (8~400inH2O) |
20~210kPa (80~840inH2O) |
|
| 精度 | ±5% | ±5% | ±5% | |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | |||
| 防爆规格 | FM，CENELEC ATEX，CSA，TIIS，IECEx | |||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | |||
| 电源 | BRAIN和HART: 10.5~42V DC (本安型: 10.5~30V DC) Fieldbus: 9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
|||
| 环境温度 | -40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) |
|||
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | |||
| 最大工作压力 | 3.5MPa (500psi) |
14MPa (2000psi) |
||
| 安装 | 2-inch管安装 | |||
| 接液部件材质 | 膜盒 | SUS316L(膜片: 哈氏合金C-276) | ||
| 孔板 | SUS316 | |||
| 容室法兰 | SUS316 | |||
| 外壳 | 铝合金或SUS316不锈钢(可选) | |||
三、订货须知
请在订货时注明以下内容:
1、变送器型号、规格代码以及附加规格代码。
2、校正范围和单位。
1)范围的上限值和下限值（范围必须在-32000~32000内）
2)单位：须从（出厂时设定值）的表中选定一个。
3、设置平方根输出或线性输出方式。
4、显示的刻度和单位（仅带内藏指示计时虚指定）分别指定0~100%刻度或实际单位，需工程单位时，则指定“范围和单位”。
刻度范围：范围的上限值以及下限值(范围得在-19999~19999内)
5、编号(仅在需要时指定)。
6、内藏孔的通径和差压范围所需值。
