横河EJA310A绝对压力变送器
一、产品简介
横河EJA310A绝对压力变送器一共有BRAIN/ HART/ FF/PROFIBUS现场总线四种通讯协议供选择。 EJA310A主要通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。
横河EJA310A系列智能变送器具有可长期连续使用的高可靠性，在工业自动化过程中，是可靠安全的好帮手。
横河EJA310A变送器的设计目的就是为了实现工业控制成本的最低化，利润最大化，大大提高工控的效率以及稳定性，以其优异的性能获得了进入200MW、300MW、600MW机组的认证；石油、化工等行业的认证书
二、横河EJA310A绝对压力变送器重要参数
参考精度：
a)量程大于X时：±0.15％或±0.2%（L膜盒）
± 0.075%HAC（高精度）
b)量程小于X时：±[0.1＋0.05×Ｘ／量程]％或±[0.15＋0.05×Ｘ／量程]％{Ｌ膜盒}
±[0.025＋0.05×Ｘ／量程]％{高精度型}
X取值：
| 膜盒 |
XKPa |
| L |
5.4 |
| M |
21.8 |
| A |
250 |

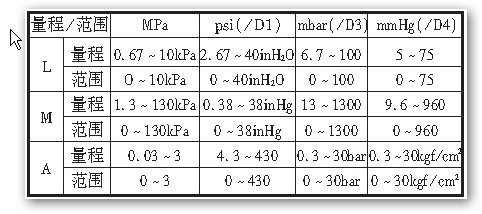

环境温度： -40~85°C -30~80°C(带LCD表头） 接液温度：-40~120°C(M和A膜盒） -40~120°C(L膜盒） 环境湿度：5~100%RH@40°C EJA310A绝对压力变送器量程和范围
| 应 用 |
类 型 |
型 号 |
膜 盒 |
量程(KPa abs) |
最大工作压力(KPa) |
| 绝对压力（真空） |
常规安装 |
EJA310A |
L |
0.67-10 |
10 |
| M |
0.1.3-130 |
130 |
| H |
0.03-3MPa abs |
3000 |
|
横河EJA310A绝对压力变送器的规格
| |
EJA310A绝对压力变送器 |
| L膜盒 |
M膜盒 |
A膜盒 |
| 测量范围 |
0~10kPa abs
(0~2.95inHg abs) |
0~130kPa abs
(0~38inHg abs) |
0~3MPa
(0~430psia) |
| 测量量程 |
0.67~10kPa
(0.2~2.95inHg) |
1.3~130kPa
(0.38~38inHg) |
0.03~3MPa
(4.3~430psi) |
| 精度 |
±0.2% |
±0.15% |
±0.15% |
| 防护等级 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆规格 |
FM，CENELEC ATEX，CSA，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器) |
| 过程温度 |
M和A膜盒: -40~120℃ (-40~248℉) (普通型)
L膜盒: -40~100℃ (-40~212℉) (普通型) |
| 最大过压 |
500kPa abs
(72psia) |
500kPa abs
(72psia) |
4.5MPa abs
(645psia) |
| 安装 |
2-inch管安装 |
| 接液部件材质 |
膜盒 |
SUS316L (膜片: 哈氏合金C-276) |
| 容室法兰 |
SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) |
横河EJA310A绝对压力变送器-选型表
基本规格代码：EJA310A-DMS5A-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/带数字通信（BRAIN协议） |
| -E |
4-20mA DC/带数字通信（HART协议） |
| -F |
FF现场总线通讯 |
|
| 第2项：测量量程（膜盒） |
| M |
1.3-130KPa abs（9.6-960mmHg abs) |
| A |
0.03-3MPa abs（0.3-30kgf/cm2 abs) |
|
| 第3项：接液件材质 |
|
S
|
JIS SCS14A JIS SUS316L JIS SUS316 |
|
| 第4项：过程接口 |
| 0 |
无过程接头（Rcl/4内螺纹在容室法兰上） |
| 1 |
Rcl/4内螺纹过程接头 |
| 2 |
Rcl/2内螺纹过程接头 |
| 3 |
l/4NPT内螺纹过程接头 |
| 4 |
l/2NPT内螺纹过程接头 |
| 5 |
无过程接头（1/4NPT内螺纹在容室法兰上） |
|
| 第5项：螺栓和螺母材质 |
| A |
JIS SCM435 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力） |
| B |
JIS SUS630 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力） |
| C |
JIS SUH660 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力） |
|
| 第6项：安装方式 |
| -2 |
垂直配管连接，右边高压，上部安装过程接头 |
| -3 |
垂直配管连接，右边高压，下部安装过程接头 |
| -6 |
垂直配管连接，左边高压，上部安装过程接头 |
| -7 |
垂直配管连接，左边高压，下部安装过程接头 |
| -8 |
水平配管连接，右边高压 |
| -9 |
水平配管连接，左边高压 |
|
| 第7项：电气接口 |
| 0 |
G1/2内螺纹一个电气接口 |
| 2 |
1/2NPT内螺纹二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹二个电气接口，无盲塞 |
| 4 |
M20内螺纹二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹二个电气接口，盲塞一个 |
| 7 |
1/2NPT内螺纹二个电气接口，盲塞一个 |
| 8 |
Pg13.5内螺纹二个电气接口，盲塞一个 |
| 9 |
M20内螺纹二个电气接口，盲塞一个 |
|
| 第8项：内藏显示表 |
| D |
数字显示表 |
| E |
数字显示表带测量范围设置钮 |
| N |
无 |
|
| 第9项：安装托架 |
| A |
JIS SECC 2"管安装（平托型） |
| B |
JIS SUS304 2"管安装（平托型） |
| C |
JIS SECC 2"管安装（L型） |
| D |
JIS SUS304 2"管安装（L型） |
| N |
无 |
|
|
三、订货须知
1、确定校正范围和单位
2、输出模式和显示模式厂家认定为”Liner"
3、显示刻度和单位
分别指定 0 ~ 100%或实际刻度。需实际刻度时，请指定 “范围和单位”。
刻度范围：范围的下限值及上限值的数值，须在-19999~19999的范围内。
4、校正范围的上下限制按订货注明
5、选择动作方式(正或逆)(注)无指定的状况下，出厂时设定为正向方式。
如果您对横河EJA310A绝对压力变送器有购买或咨询意向，请拨打本站首页的求购热线。 或者如您想浏览其他仪器仪表，请点击本站首页www.shelok.cn 本公司提供产品型号、系列齐全，欢迎选购。 “以质量求生存，以信誉促发展”
