SLK370小直径型投入式液位变送器

SLK370小直径型投入式液位变送器

产品概述
SLK370小直径型投入式液位变送器是专门为安装空间狭小的场合研发设计的，液位探头直径仅为19mm，内置高性能压力传感器和信号处理电路，产品采用一体化结构设计，全焊接密封，良好的防护性能使之可以长期侵入水中并正常工作。SLK370型由于体积小，安装使用十分方便，广泛应用于环保、水利等设备配套，以及变频供水、工业过程控制、化工等领域的液位测量控制。

产品特点
1、φ19超小外径
2、扩散硅压阻传感器
3、安装方便
4、全焊接密封
5、高强度钢管结构
6、多重防护结构设计，防护能力高
7、选用防腐不锈钢材料，适合多种场合

性能参数

量程范围	0m～0.5m…200m H₂O
供电电源	24V、12V
输出信号	4～20mA、1～5V、0～5V
工作温度	-20℃～85℃
介质温度	-20℃～85℃
储存温度	-40℃～125℃
补偿温度	0m～10m H₂O：0℃～60℃
补偿温度	10m～200m H₂O：-10℃～70℃
零点温漂	±2%FS（补偿温度范围内）
灵敏度温漂	±2%FS（补偿温度范围内）
过载压力	150%FS
机械振动	20g（20～5000HZ)
冲击	100g（11ms）
综合精度	0.5级
绝缘	200MΩ/250VDC
响应时间	≤1ms（上升到90%FS）
长期稳定性	±0.2%FS/年
防护等级	IP68
材质	液位探头全不锈钢
材质	电缆材质聚氨酯导线
介质兼容	与304不锈钢兼容的各种介质

适用范围
安装空间狭小的液位测量…

外形结构及接线方式

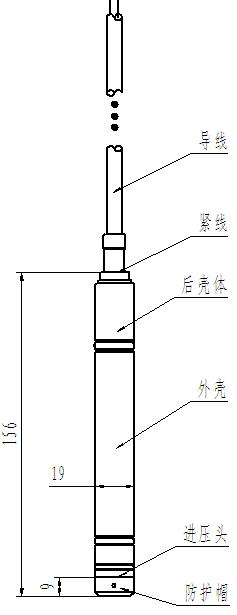

尺寸图（单位：mm）	接线方式

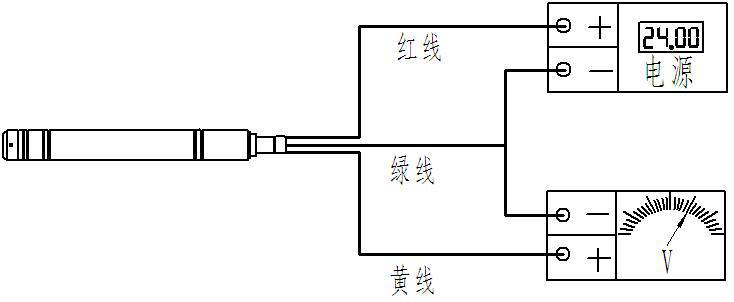

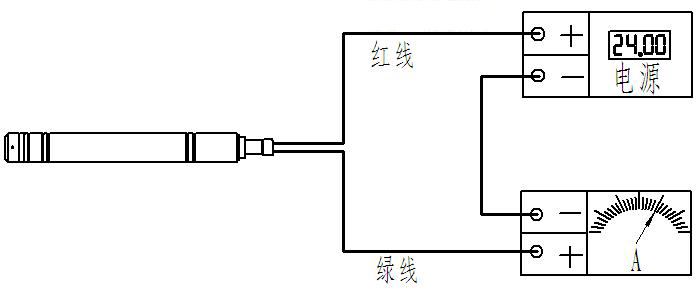

	电流输出电压输出

订购指南

产品名称
SLK370小直径型投入式液位变送器
	量程范围
	10H: 0m～10m H₂O （根据客户要求直接填写）
		电源
		V1:24V DC 、V2:（12V～36V）DC
			输出信号
			B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
				电气接口
				J1：2088 、J2：2088带显示、J3：直接出线
					附加信息
					P1：0.5%FS、P2：0.25%FS
SLK370	10m H₂O	V1	B1	J3	P1 选型举例：SLK370-10m H₂O -V1-B1-J3-P1

▲选型说明

表示型号SLK370、量程为0m～10m H₂O、供电电源为24V、输出信号为4～20mA、电气接口为直接出线、精度为0.5％。

▲订购提示：

1、被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度（水除外）。
2、产品采用耐磨性性能强的聚氨酯导线，长度根据量程确定，与被测液位深度相对应，特殊请另作说明。
3、若对产品外形和性能参数有特殊要求，本公司可提供定制。
