J1：2088壳体	J5：赫斯曼

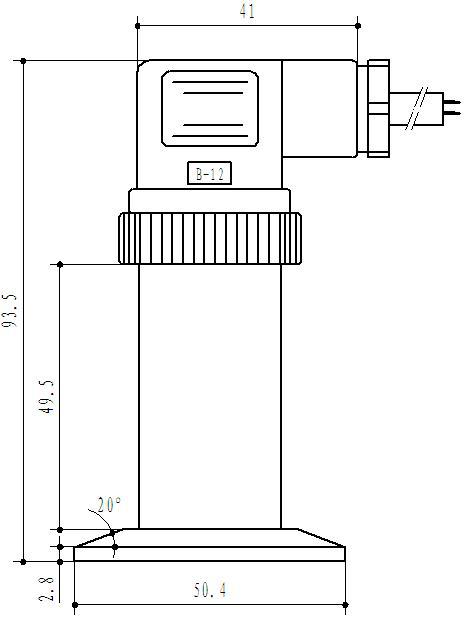

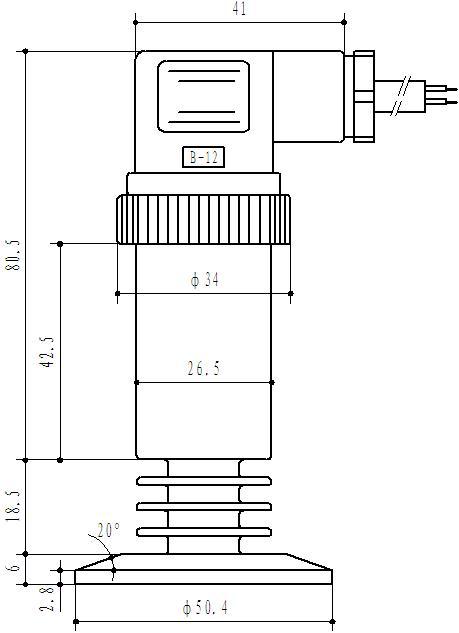

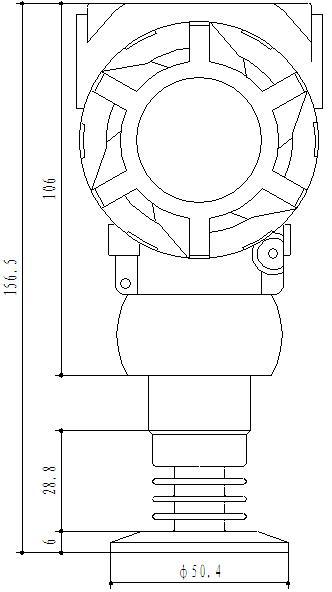

尺寸图 单位：mm	三片散热片	无散热片 （介质温度-40℃～85℃）	三片散热片 （介质温度-40℃～150℃）

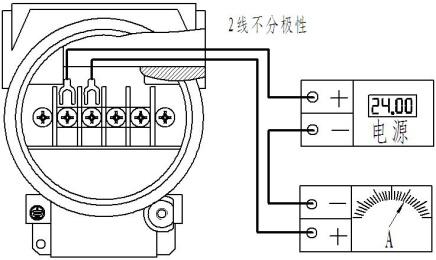

接线方式 (电流输出）		红线：电源+ 绿线：电流输出	红线：电源+ 绿线：电流输出

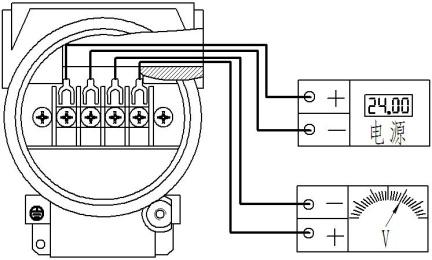

接线方式 (电压输出）		红线：电源+ 蓝线：共地 黄线：电压输出	红线：电源+ 蓝线：共地 黄线：电压输出

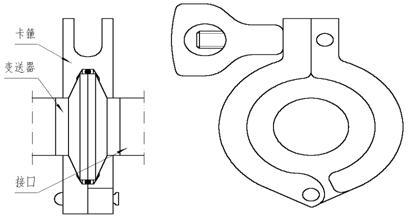

卡箍接口

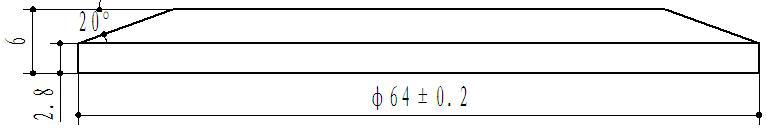

K1：2寸卡箍	K2：2.5寸卡箍

安装提示：
1.卡箍平膜为一次性充油，膜片请勿触碰，防止变形进而损伤内部芯片。
2.赫斯曼常温型产品，在介质150℃温度下（消毒时间）工作不要超过十分钟，防止高温导致传感器不能正常工作。
3.在现场安装或清洗时，请拧紧赫斯曼插座或2088外壳，防止壳体进水损坏内部电路。

产品名称
SLK511TS
		量程范围
		根据客户要求直接填写
				电源
				V1:24V DC 、V2:（12V～36V）DC
						输出信号
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								卡箍接口
								K1：2寸卡箍、K2：2.5寸卡箍
										附加信息
										J1:赫斯曼、J2:2088壳体带显示
										P1：0.5%FS、P2：0.25%FS
										压力类型
										G:表压  A:绝压  S:密封压
										防爆要求
										E1：本安防爆ExiaⅡCT6 (仅2088壳体有防爆可选)
SLK511TS		1MPa		V1		B1		K1		J2P1GE1   选型举例：SLK511TS-1MPa-V1-B1-K1-J2P1GE1

▲选型说明
   表示型号为SLK511TS、量程为0～1.0MPa、供电电源为24V、输出信号为4～20mA、卡箍接口为2寸卡箍、电气连接为2088壳体带显示、精度为0.5%、压力类型为表压、本安防爆要求。
▲订购提示
 ⑴ 请根据介质温度选择散热片数量：介质温度为-40℃～85℃，无需散热片；介质温度为-40℃～150℃，散热片数量为3。
 ⑵ 2088壳体均有三片散热片。
 ⑶ 电气连接请严格按照产品说明书上的接线方法，接线错误会造成放大电路的损坏。
 ⑷ 若对产品外形和性能参数有特殊要求，本公司可提供定制。


产品信息归西安仕乐克仪表科技有限公司版权所有
