SLK501S工业齐平膜压力变送器

当前位置:SHELOK > 产品中心 > 压力变送器系列 > 数显型压力变送器 > >

SLK501S工业齐平膜压力变送器

工业齐平膜压力变送器

产品概述
        SLK501S工业齐平膜显示型压力变送器采用平面膜直接感受压力信号,以扩散硅压力芯体作为敏感元件,用符合标准的硅油或橄榄油为压力传递介质。测量端采用316L不锈钢材料,特殊焊接处理的齐平隔离膜片。结构紧凑、耐腐蚀,抗震动、宽范围温度补偿。SLK501S工业齐平膜显示型压力变送器因螺纹端面受力膜片外露直接感受压力,可防止结垢,不卫生及粘稠压力堵塞等问题,特别适用于医疗、食品行业有卫生要求的,粘稠流体压力和液位测量,解决了结垢,堵塞,清洁卫生等问题。广泛应用于食品、医药、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。

产品特点
1、压力接口采用316L平膜片结构
2、卫生型,防结垢
3、具有短路保护和反极性保护
4、可测量绝压、表压和密封参考压力
5、良好地密封性,能长期稳定工作
6、带换热片设计,高温介质应用性能优异
7、多种输出信号可选择,可按客户要求定制

性能参数
量程范围 0~20kPa…25MPa
压力类型 表压、绝压、密封压
供电电源 24V、12V
输出信号 4~20mA、1~5V、0~5V
工作温度 -20℃~85℃
介质温度 -40℃~85℃、-40℃~150℃
储存温度 -40℃~125℃
零点温漂 ±1.5%FS(@-20℃~85℃)
灵敏度温漂 ±1.5%FS(@-20℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5级
绝 缘 100MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP65
防爆等级 本安防爆ExiaⅡCT6
材质 外壳不锈钢;隔离膜片316L
介质兼容 与隔离膜片兼容的液体与气体
适用范围
        医药卫生、食品、酿酒、乳品、饮料等粘稠易堵塞卫生要求高方便清洗的场合;环保化工涂料、聚氨酯设备、油漆检测系统…

外形尺寸及接线方式
介质温度
-40℃~85℃
(无散热片)
尺寸图
单位:mm
J1:2088壳体 J5:赫斯曼

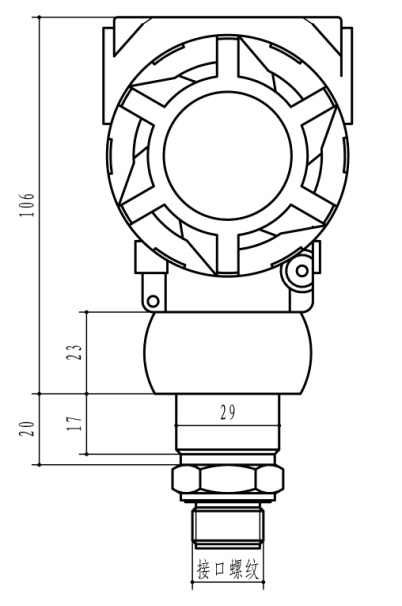

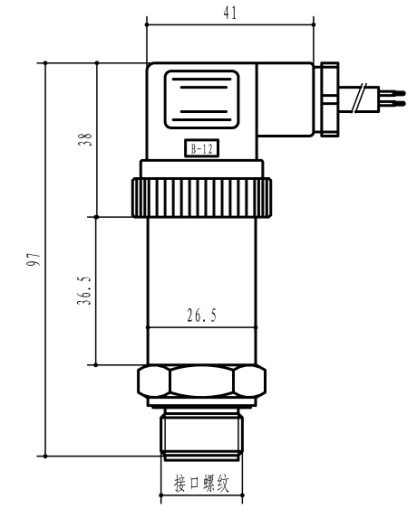

2088常温外形图 赫斯曼常温外形图
介质温度
-40℃~150℃
(3片散热片)
尺寸图
单位:mm
J1:2088壳体 J5:赫斯曼

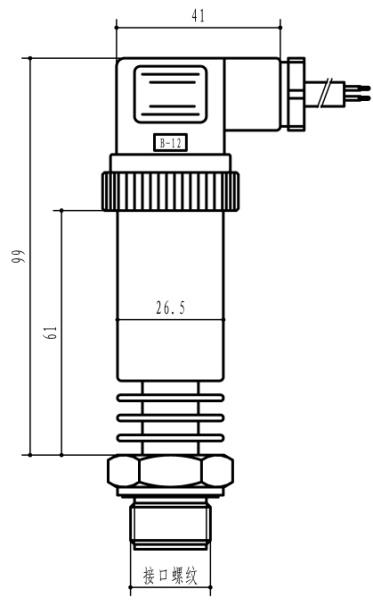

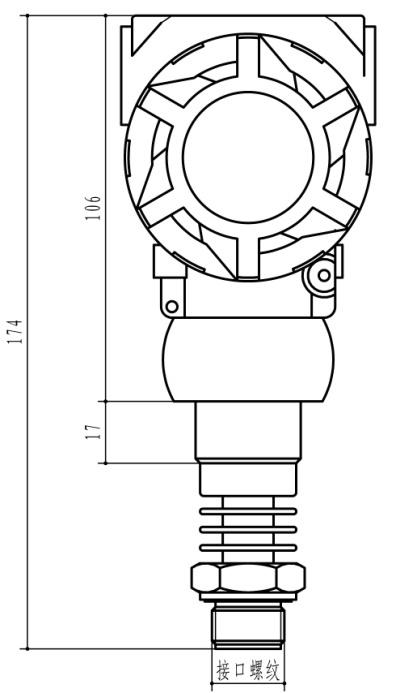

2088高温外形图 赫斯曼高温外形图

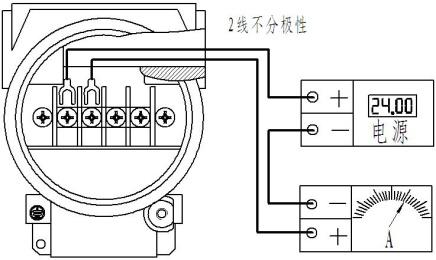

接线方式 电流输出 2088接线c 红线:电源+
绿线:电流输出

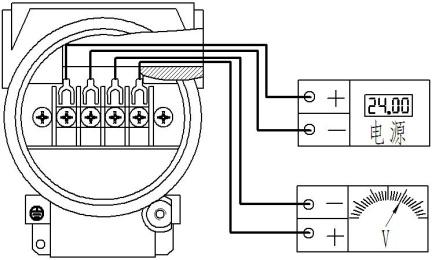

电压输出 2088接线v 红线:电源+
蓝线:共地
黄线:电压输出

螺纹接口
种类 C1:M20×1.5 C2:G1/2 C3:NPT1/2 C4:G1
尺寸图
单位:mm

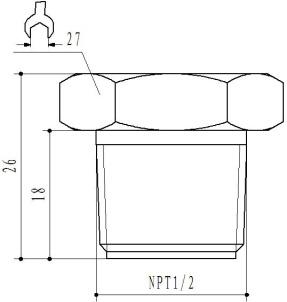

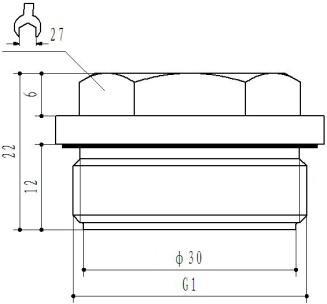

M20 G12 NPT12 G1

订购指南
产品名称
SLK501S工业齐平膜显示型压力变送器
    量程范围
根据客户要求直接填写
    电源
V1:24V DC 、V2:(12V~36V)DC
    输出信号
B1:4~20mA、B2:0~10V、B3:1~5V、B4:0~5V、
    接口螺纹
C1:M20×1.5、C2:G1/2、C3:NPT1/2、C4:G1、C5:其它螺纹
    附加信息
J1:赫斯曼、J2:2088壳体显示
P1:0.5%FS、P2:0.25%FS
         压力类型
         G:表压  A:绝压  S:密封压
         防爆要求
         E1:本安防爆ExiaⅡCT6 (仅2088壳体有防爆可选)
SLK501S 1MPa V1 B1 C1 J2P1GE1   选型举例:SLK501S-1MPa-V1-B1-C1-J2P1GE1
▲选型说明
   表示型号为SLK501S、量程为0~1.0MPa、供电电源为24V、输出信号为4~20mA、螺纹接口为M20×1.5、电气连接为2088壳体带显示、精度为0.5%、压力类型为表压、本安防爆要求。
订购提示
 ⑴ 请根据介质温度选择散热片数量:介质温度为-40℃~85℃,无需散热片;介质温度为-40℃~150℃,散热片数量为3。
 ⑵ 电气连接请严格按照产品说明书上的接线方法,接线错误绘造成放大电路的损坏。
 ⑶ 安装时请勿碰触膜片,膜片一旦损坏,无法维修。
 ⑷ 若对产品外形和性能参数有特殊要求,本公司可提供定制。

产品信息归西安仕乐克仪表科技有限公司版权所有
