SLK620S工业法兰显示型压力变送器
产品概述
SLK620S工业法兰显示型压力变送器是为满足客户法兰安装要求的一款定制产品。该产品采用进口扩散硅压力敏感元件，是扩散硅精密机械加工、温度补偿、模拟信号处理技术的结晶，经过长期老化及稳定性筛选，产品性能稳定可靠。SLK620S工业法兰显示型压力变送器以国际标准法兰盘为接口标准，可实现用户现场的法兰安装方式。主体工艺材料先进，密封固化与外部完全隔离，能满足防潮、防水、防爆等恶劣工况要求，该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
产品特点
1、扩散硅隔离传感器
2、法兰安装
3、大尺寸膜片，全焊接密封，长期可靠耐用
4、坚固密封良好的铝合金接线盒，户外安装使用
5、用于气体，液体，蒸汽的压力测量
6、防腐金属膜片可选
7、有液晶显示可选
8、特别适用于高温或粘稠液体
9、法兰尺寸按照客户要求定制，安装灵活多样
性能参数
适用范围
锅炉，油田，注塑，化工，医药，食品，供水管网，静压液位，市政污水，工业废水，工业废液…
外形尺寸
SLK620S工业法兰显示型压力变送器是为满足客户法兰安装要求的一款定制产品。该产品采用进口扩散硅压力敏感元件，是扩散硅精密机械加工、温度补偿、模拟信号处理技术的结晶，经过长期老化及稳定性筛选，产品性能稳定可靠。SLK620S工业法兰显示型压力变送器以国际标准法兰盘为接口标准，可实现用户现场的法兰安装方式。主体工艺材料先进，密封固化与外部完全隔离，能满足防潮、防水、防爆等恶劣工况要求，该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
产品特点
1、扩散硅隔离传感器
2、法兰安装
3、大尺寸膜片，全焊接密封，长期可靠耐用
4、坚固密封良好的铝合金接线盒，户外安装使用
5、用于气体，液体，蒸汽的压力测量
6、防腐金属膜片可选
7、有液晶显示可选
8、特别适用于高温或粘稠液体
9、法兰尺寸按照客户要求定制，安装灵活多样
性能参数
| 量程范围 | -100kPa…0～20kPa…10MPa |
| 压力类型 | 表压、绝压、密封压 |
| 供电电源 | 24V、12V |
| 输出信号 | 4～20mA、1～5V、0～5V、0.5～4.5V 、0～10V |
| 工作温度 | -20℃～85℃ |
| 介质温度 | -40℃～150℃ |
| 储存温度 | -40℃～125℃ |
| 零点温漂 | ±1.5%FS（＠-20℃～85℃） |
| 灵敏度温漂 | ±1.5%FS（＠-20℃～85℃） |
| 过载压力 | 150%FS |
| 机械振动 | 20g（20～5000HZ) |
| 冲击 | 100g（11ms） |
| 综合精度 | 0.5、0.3级可选 |
| 绝 缘 | 100MΩ/250VDC |
| 响应时间 | ≤1ms（上升到90%FS） |
| 长期稳定性 | ±0.2%FS/年 |
| 防护等级 | IP65 |
| 防爆等级 | ExdⅡCT6 |
| 材质 | 外壳低铜铝合金；隔离膜片316L |
| 介质兼容 | 与316L不锈钢兼容的各种介质 |
锅炉，油田，注塑，化工，医药，食品，供水管网，静压液位，市政污水，工业废水，工业废液…
外形尺寸
|

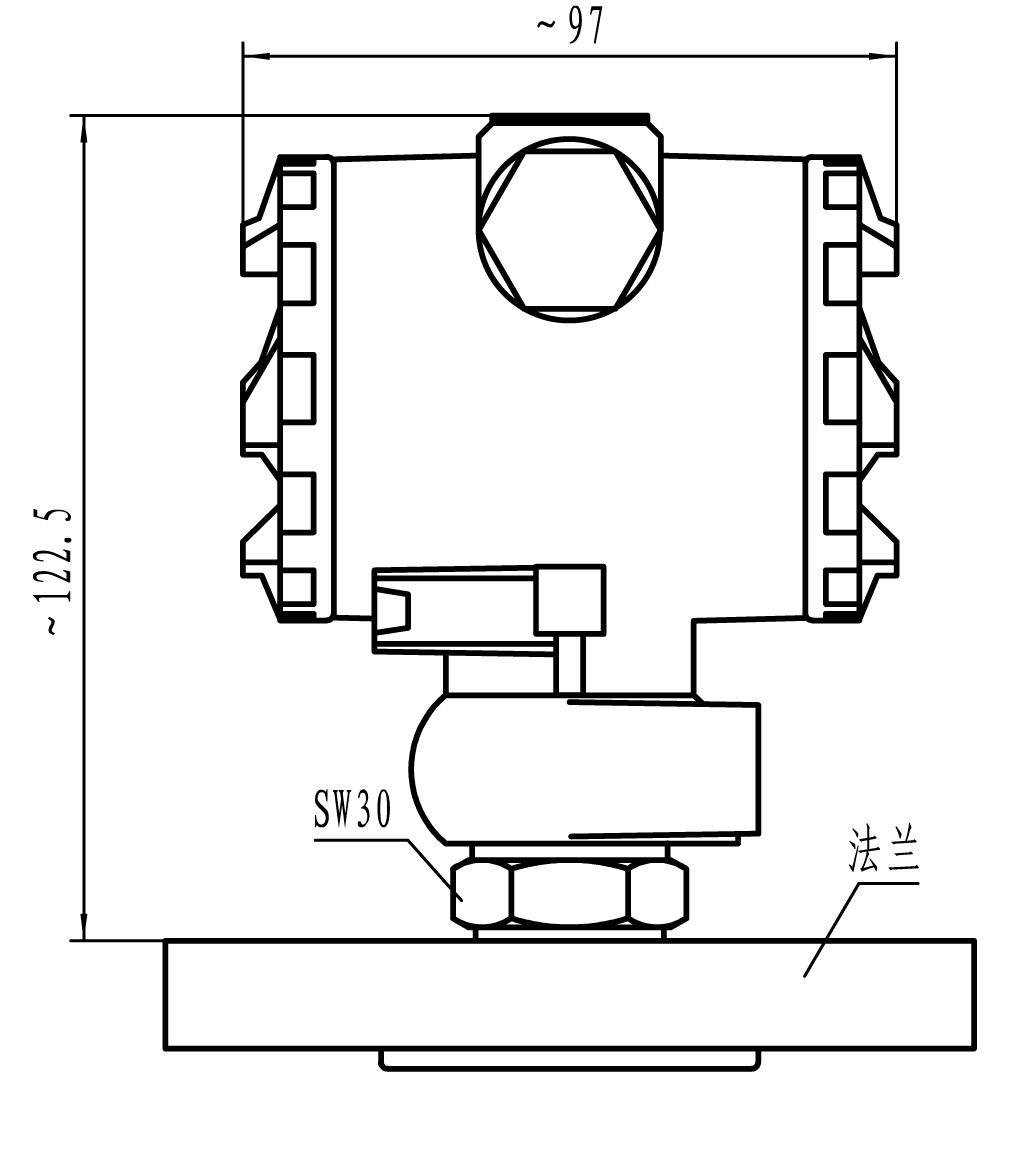

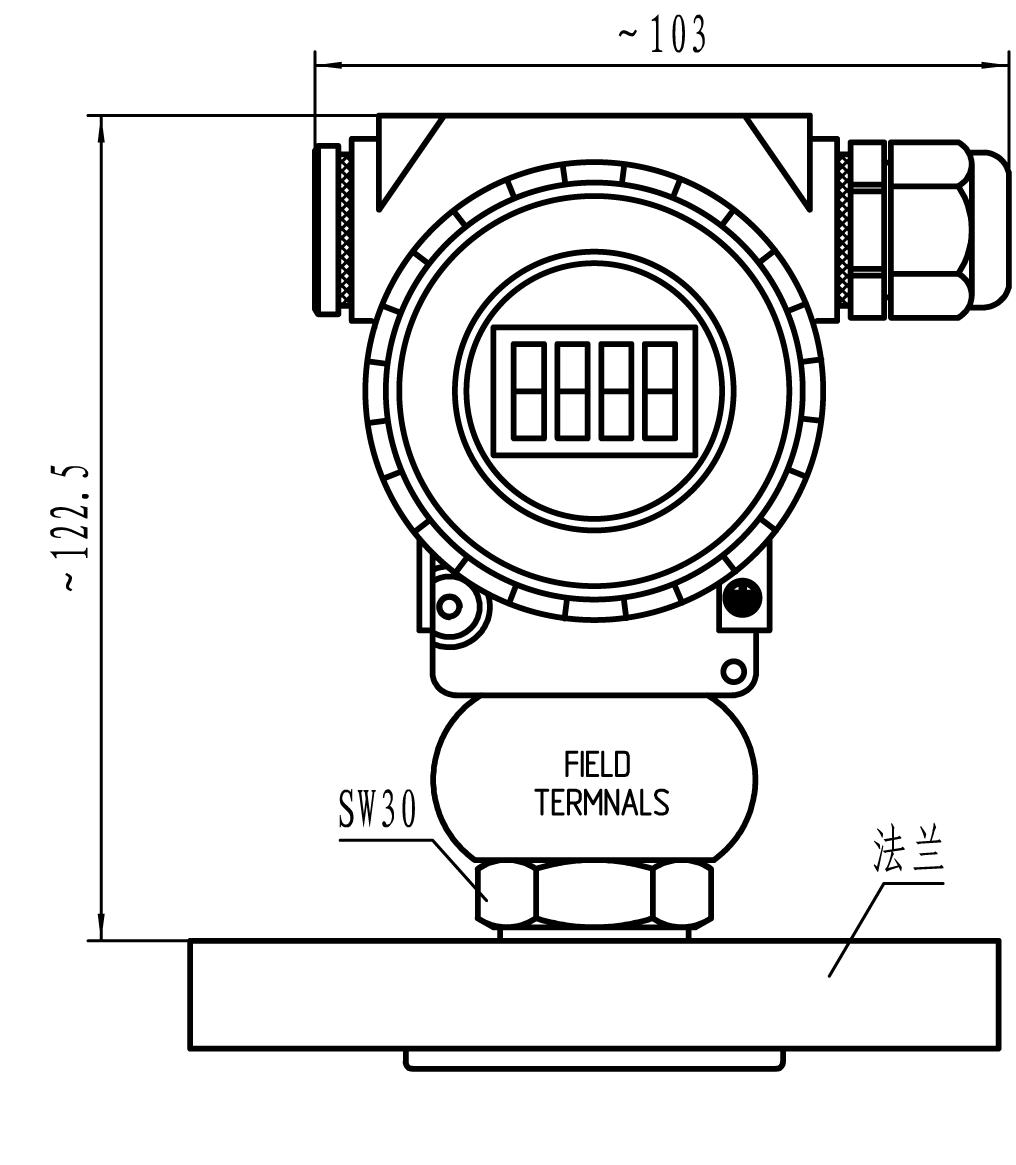

介质温度 -40℃～85℃ （无散热片） |
尺寸图 单位：mm |
J1：2088壳体 | J2：2088壳体带显示 |
 |
 |
||
|

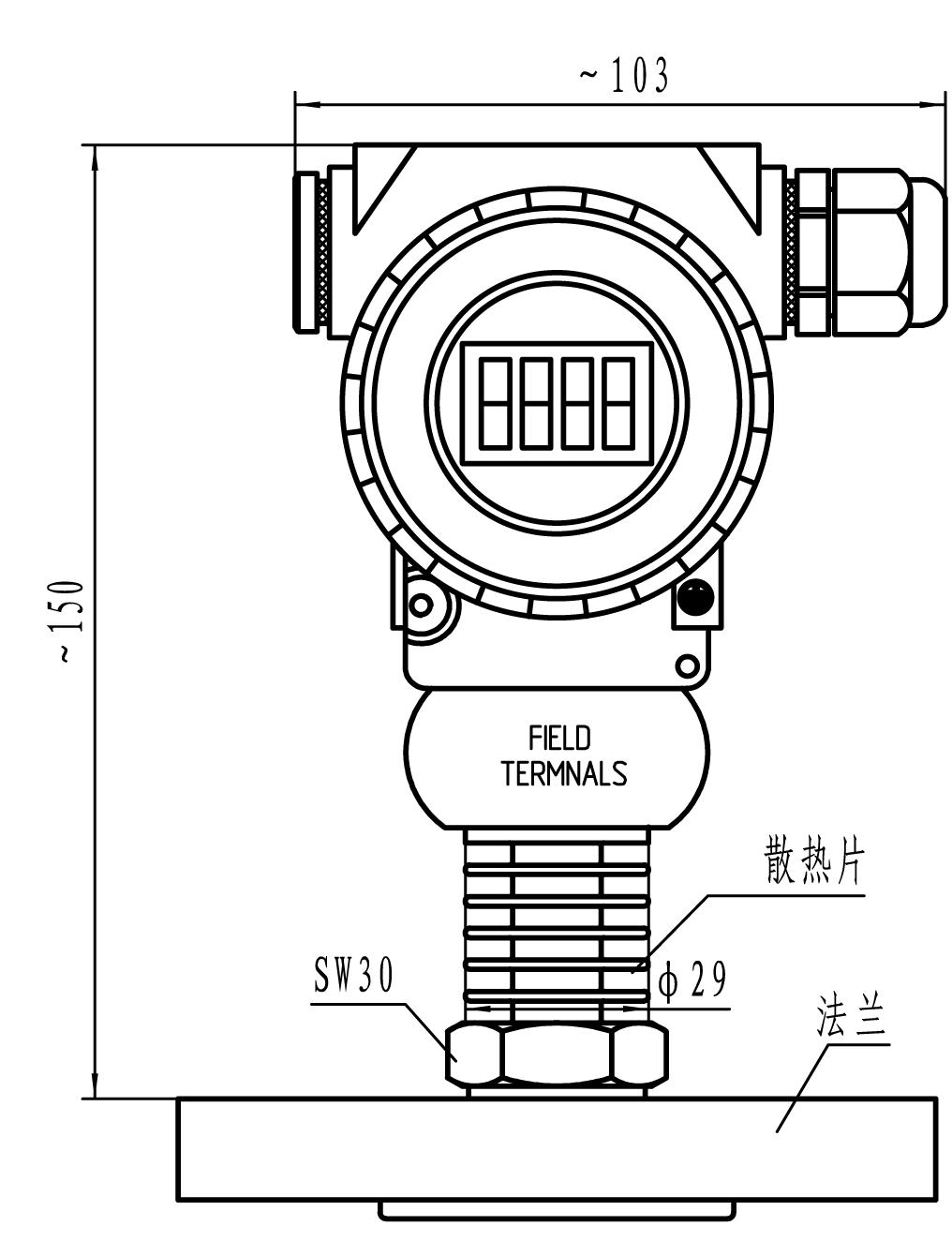

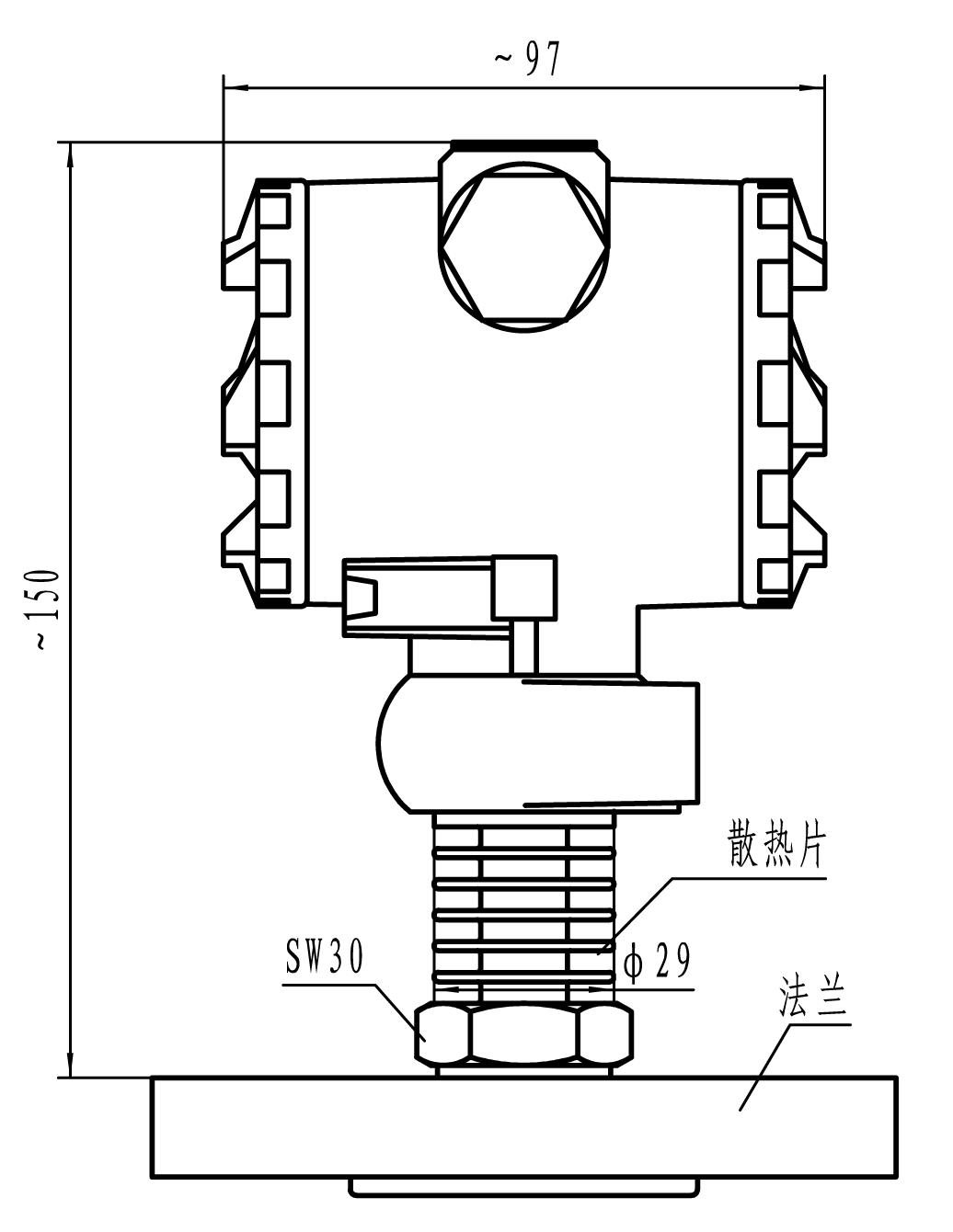

介质温度 -40℃～150℃ （5片散热片） |
尺寸图 单位：mm |
J1：2088壳体 | J2：2088壳体带显示 |
 |
 |
||
|

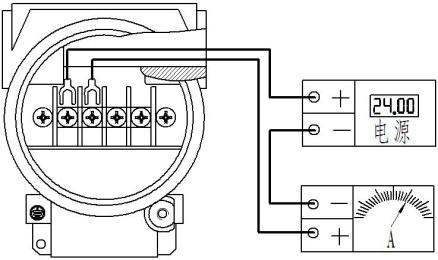

接线方式 (电流输出） |
 |
 |
|
|

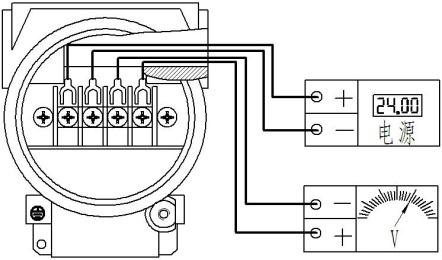

接线方式 (电压输出） |
 |
 |
|
订购指南
| 产品名称 | ||||||||||
| SLK620S工业法兰显示型压力变送器 | ||||||||||
| 量程范围 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 电源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 输出信号 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、B5:0.5V～4.5V | ||||||||||
| 接口螺纹 | ||||||||||
| C1：DN25、C2：DN40、C3：DN50、C4：DN80、C5：其它法兰大小 | ||||||||||
| 附加信息 | ||||||||||
| J1:2088壳体、J2:2088壳体带显示、J3:133壳体 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 压力类型 | ||||||||||
| G:表压 A:绝压 S:密封压 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (仅2088壳体有防爆可选) | ||||||||||
| T1: 5散热片数量 （不选即无散热片） | ||||||||||
| SLK620S | 1MPa | V1 | B1 | C1 | J2P1GE1 选型举例：SLK620S-1MPa-V1-B1-C1-J2P1GE1T1 | |||||
表示型号为SLK620S、量程为0～1.0MPa、供电电源为24V、输出信号为4～20mA、法兰尺寸为DN25法兰、电气连接为2088壳体带显示、精度为0.5％、压力类型为表压、本安防爆要求、散热片数量5片。
▲订购提示
1、请根据介质温度选择散热片数量：介质温度为-40℃～85℃，无需散热片；介质温度为-40℃～150℃，散热片数量为5。
2、带显示分为数码管显示和液晶显示两种，请在订单中说明。
3、若对产品外形和性能参数有特殊要求，本公司可提供定制。
