eja压力变送器

横河EJA110A、EJA20A以及EJA130A差压压力变送器变送器，被设计用于测量气体液体、气体，蒸气流量，压力以及液位。

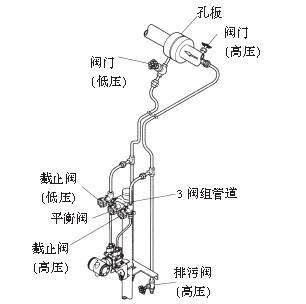

以下讲解如何启动横河EJA110A系列差压变送器。（如图1所示为测量流体流量）

          图1

在操作过程中，一定得注意确认引压阀，排污阀及三阀组两侧的高、低压阀已经关闭，三阀组中间的平衡阀已经打开。

1.在将过程压力引入变送器以及引压管的时候，请逐步遵循以下步骤：

⑴首先打开高、低压侧的引压阀，再将过程流体引入测压部。
⑵缓慢打开高压截止阀，并将过程液体引入测压部。
⑶关闭高压截止阀，并缓慢打开低压截止阀。使测压部完全充满过程流体。
⑷关闭低压截止阀，再缓慢打开高压截止阀。此时变送器高、低压两侧压力相等。
⑸最后确认导压管、变送器、三阀组及其它部件无任何泄漏。

另外，继续讲解测压部分的排气，导管能自动排出气体，无须进行任何排气操作。【如果导管无法自排气体，请参考见７．５节“测压部排液／气”】 气体排放后，平衡阀仍应开启。

2.接通电源，连接BT200。并打开接线盒盖子，再将BT200与“SUPPLE”的＋、－极相连。

3.用BT200确认变送器是否处于正常状态。检查参数值，确认有无必要改变其设置。

⑴如何确认横河变送器是正常运作状态，有以下两个方法：

方法一：使用BT200检查
·如果是线路问题，显示屏会显示“Ｃｏｍｍｕｎｉｃａｔｉｏｎｅｒｒｏｒ”。
·若显示“ＳＥＬＦＣＨＥＣＫ ＥＲＲＯＲ”则为横河压力变送器发生故障。

方法二：使用内藏指示计检查。 ·若无任何显示，则为线路发生故障。
·假若变送器发生故障，请参考显示错误代码，从而发现故障问题。
请注意如果ＢＴ２００或内藏指示计显示故障信息

⑵如何检查和修改变送器参数设置。
   a)以下参数是运转过程所需基本参数，本横河EJA系列变送器在出厂时已预置了这些参数。如需查看或修改参数值。
   b)测量范围…………………参看横河差压变送器测量范围设置
   c)输出／内藏指示计显示模式………………参看横河变送器输出信号和内藏显示计显示模式设置

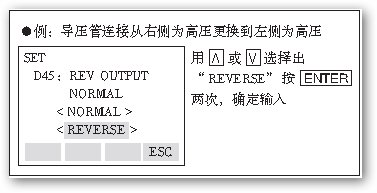

   d)输出方向例：4~20 mA输出改为“20~4 mA”输出。

用“向上键”或“向下键” 键选出“REVERSE”

按ENTER键两次，确定输入.（如图所示）
