压力变送器如何接线 压力变送器接线图
时间:2014-06-21 11:16:10 作者:横河eja变送器 点击:次
我们经过辛苦的选型报价及漫长的等待后,拿到压力变送器却不知道如何接线,本来EJA压力变送器就价值不菲,担心接错了之后影响测量的准确性,经过网上查找,我终于知道了压力变送器如何接线,下面总结的接线方法以及收集的接线图。
根据压力变送器的输出类型的不同,压力变送器接线方式有:
1、二线制 (普遍)
2、三线制
3、四线制
现在压力变送器一般都是二线制的,少有三线制和四线制的,网上也有二线制改三线制的方法。
二线制接线非常的简单,总共就两根线,四个端子(供电+、供电-、反馈+和反馈-),两个是接线的,接变送器带24V的正负端子就行了,如果接反了不用紧张,调换一下就行一般都坏不了的。一般红色接线接正极黄色接负极。

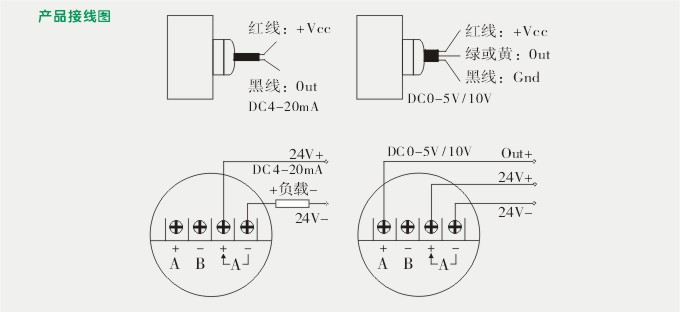

下面看一张二线制压力变送器接线的示意图。

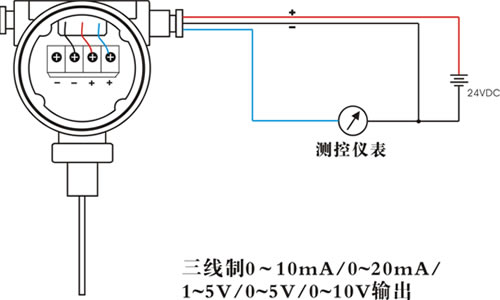

再来看一张三线制压力变送器的示意图。

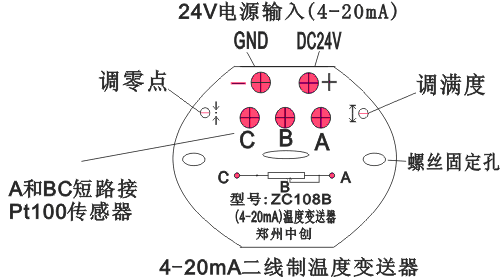

最后我们来看看一张二线制温度变送器的接线实例图。
相信看完上面的接线图你已经知道压力变送器是如何接线的,现在完全可以自己动手试一试如何接线,就算接错了也没有什么关系,如果您有购买压力变送器的意愿可以联系我们,如果您有关于EJA压力变送器的问题也可以联系我们。
