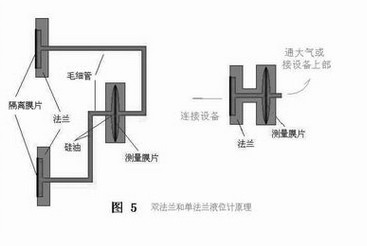

 图5左侧是双法兰变送器的测量原理，它是通过毛细管将隔膜膜片延长到一定距离以外，直接通法兰连接到设备进行测量。它的毛细管相当于引压管，填充的癸酉相当于隔离液并且与介质完全隔离开来。从这种结构可以看出，以上所说的被测介质通过引压管对测量所产生的不利影响双法兰变送器都可以克服，从而大大扩展了差压法液位测量的应用范围。

但是双法兰变送器也不是万能的，它也有自己的局限性。首先是因为填充的硅油与介质有较大的热交换面，长时间处于高温状态下跪又很容易发生变化，通常工作温度超过100℃就需要特殊订货，虽然理论上双法兰的工作温度可以做到300-400℃，单反需要因温度原因特殊订货的双法兰使用寿命都不长，其次，当遇到量程很小或者被测介质的重度远小于硅油重度的情况下，会发生差压变送器所需要的迁移量程超过量程许多，超出差压变送器技术指标允许范围。（通常需要变送器的最大迁移量程不小于量程的100%，目前多数变送器最大迁移量程可以做到量程的400%作用，但做成双法兰后往往达不到这个要求。）

另外注意（个人经验）：负压场合对双法兰变送器的质量要求很高，建议负压场合避免使用双法兰变送器。

图5有测试单法兰变送器的测量原理，它是将正压测隔离膜片以法兰形式直接连接到设备上，完全消除了正压测引压管的影响，另一侧通过管道接头直通大气，需要时也可以用管道连接到设备上部。单法兰变送器可以很大范围内适用于液位测量。同事它和设备直接连接的方式，大大简化了安装。是一种专门用于液位测量的差压变送器，所以也被称为液位变送器，差压液位计。其缺点是应用范围受到膜片才只对介质的适应性和对硅油耐温的限制。
