SLK510卡箍平膜型压力变送器

当前位置:SHELOK > 产品中心 > 压力变送器系列 > 卫生型压力变送器 > >

SLK510卡箍平膜型压力变送器

卡箍平膜型压力变送器

产品概述
        SLK510卡箍平膜型压力变送器采用平面膜直接感受压力信号,以扩散硅压力芯体作为敏感元件,内置处理电路将传感器毫伏信号转换成标准电压﹑电流﹑频率信号输出,可直接与计算机、控制仪表﹑显示仪表等相连,可进行远距离信号传输。SLK510卡箍平膜型压力变送器卡箍端面受力膜片外露直接感受压力,可防止结垢,不卫生及粘稠压力堵塞等问题,广泛应用于食品、医药、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。

产品特点
1、压力接口采用316L平膜片结构
2、卫生型,防结垢
3、具有短路保护和反极性保护
4、量程范围宽,可测量绝压、表压和密封参考压力
5、良好地密封性,能长期稳定工作
6、带换热片设计,高温介质应用性能优异
7、多种输出信号可选择,可按客户要求定制

性能参数
量程范围 0~70kPa…10MPa
压力类型 表压、绝压、密封压
供电电源 24V、12V
输出信号 4~20mA、1~5V、0~5V
工作温度 -20℃~85℃
介质温度 -40℃~85℃、 -40℃~150℃
储存温度 -40℃~125℃
零点温漂 ±2%FS(@-20℃~85℃)
灵敏度温漂 ±2%FS(@-20℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5级
绝 缘 100MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP65
材质 外壳不锈钢;卡箍及隔离膜片316L
介质兼容 与316L不锈钢兼容的各种介质
适用范围
       腐蚀性气体,液体,蒸汽的压力和液位测量,压缩机,空调系统,工业自动化产品配套等…

电气连接及接线方式
  J1:2088壳体 J5:赫斯曼

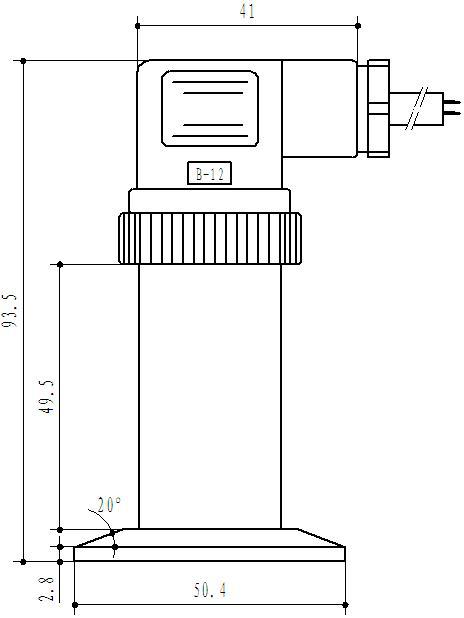

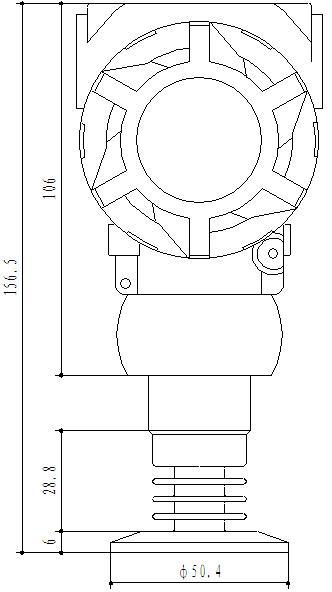

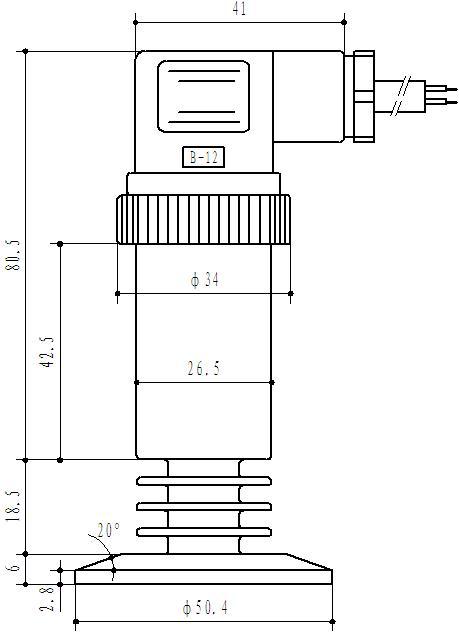

尺寸图
单位:mm
4
  三片散热片

常温
无散热片
(介质温度-40℃~85℃)
1
三片散热片
(介质温度-40℃~150℃)
接线方式
(电流输出)
2088接线c 红线:电源+
绿线:电流输出
红线:电源+
绿线:电流输出

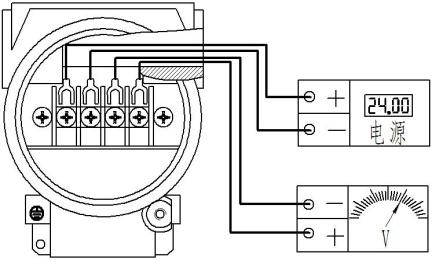

接线方式
(电压输出)
2088接线v 红线:电源+
蓝线:共地
黄线:电压输出
红线:电源+
蓝线:共地
黄线:电压输出

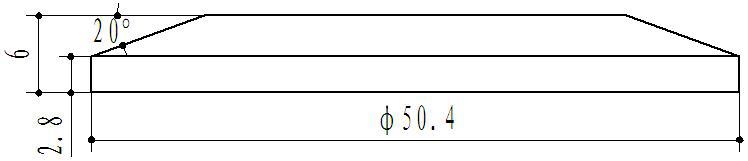

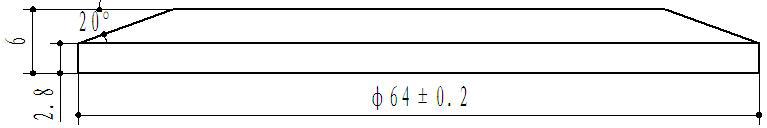

卡箍接口
K1:2寸卡箍 K2:2.5寸卡箍
k1 k2

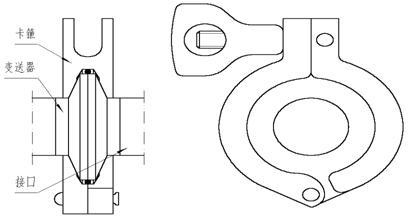

安装示意(仅供参考)
untitled
安装提示:
1.卡箍平膜为一次性充油,膜片请勿触碰,防止变形进而损伤内部芯片。
2.赫斯曼常温型产品,在介质150℃温度下(消毒时间)工作不要超过十分钟,防止高温导致传感器不能正常工作。
3.在现场安装或清洗时,请拧紧赫斯曼插座或2088外壳,防止壳体进水损坏内部电路。

订购指南
产品名称
SLK510卡箍平膜型压力变送器
    量程范围
根据客户要求直接填写
    电源
V1:24V DC 、V2:(12V~36V)DC
    输出信号
B1:4~20mA、B2:0~10V、B3:1~5V、B4:0~5V、
    卡箍接口
K1:2寸卡箍、K2:2.5寸卡箍
    附加信息
J1:赫斯曼、J2:2088壳体
P1:0.5%FS、P2:0.25%FS
         压力类型
         G:表压  A:绝压  S:密封压
         防爆要求
         E1:本安防爆ExiaⅡCT6 (仅2088壳体有防爆可选)
SLK510 1MPa V1 B1 K1 J1P1GE1   选型举例:SLK510-1MPa-V1-B1-K1-J1P1GE1
▲选型说明
    表示型号为SLK510、量程为0~1.0MPa、供电电源为24V、输出信号为4~20mA、卡箍接口为2寸卡箍、电气连接为赫斯曼、精度为0.5%、压力类型为表压、本安防爆要求。
订购提示
 ⑴ 请根据介质温度选择散热片数量:介质温度为-40℃~85℃,无需散热片;介质温度为-40℃~150℃,散热片数量为3。
 ⑵ 2088壳体均有三片散热片。
 ⑶ 电气连接请严格按照产品说明书上的接线方法,接线错误会造成放大电路的损坏。
 ⑷ 若对产品外形和性能参数有特殊要求,本公司可提供定制。
