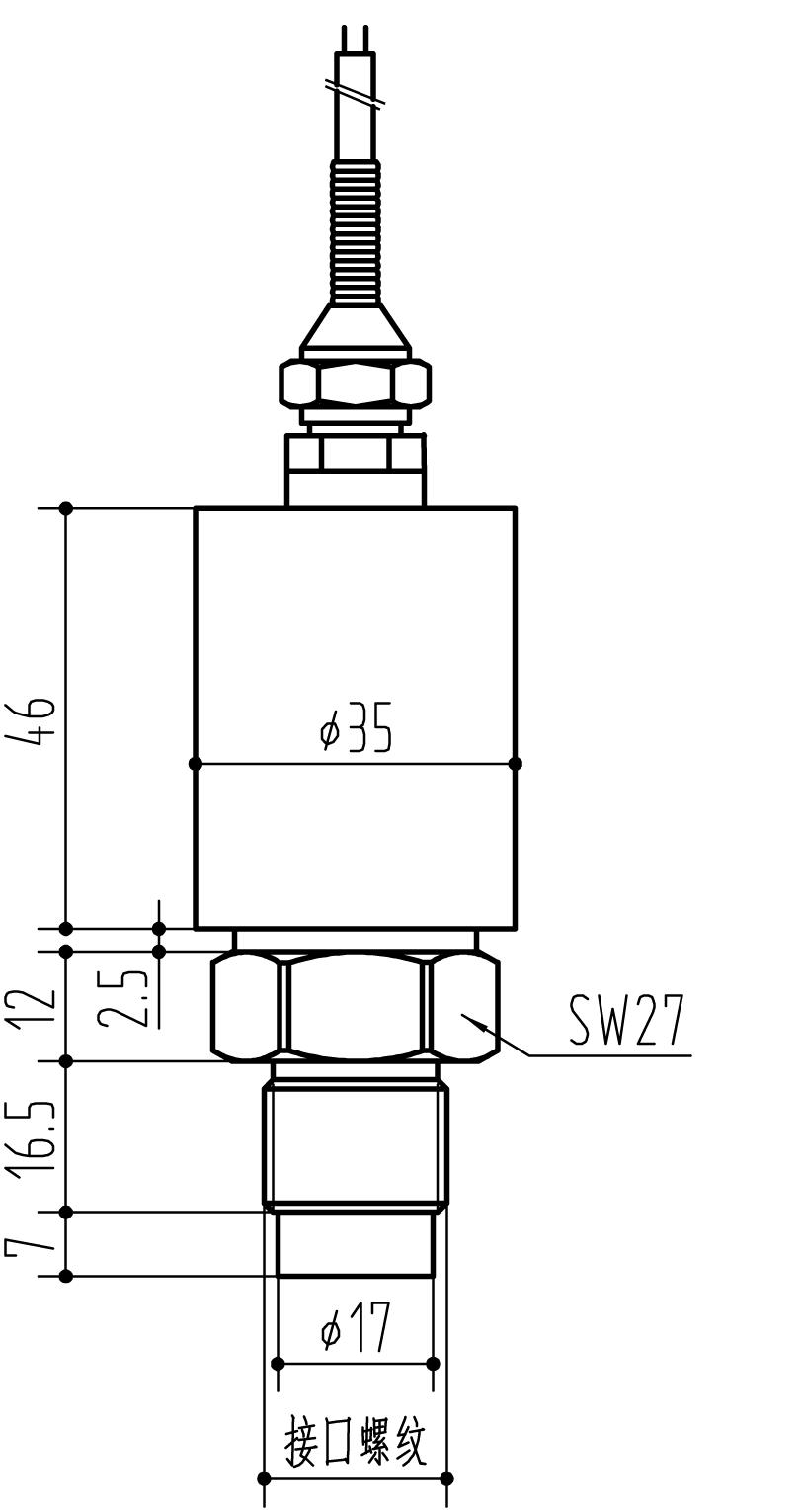

量程范围	0～3MPa	1.6MPa～150MPa

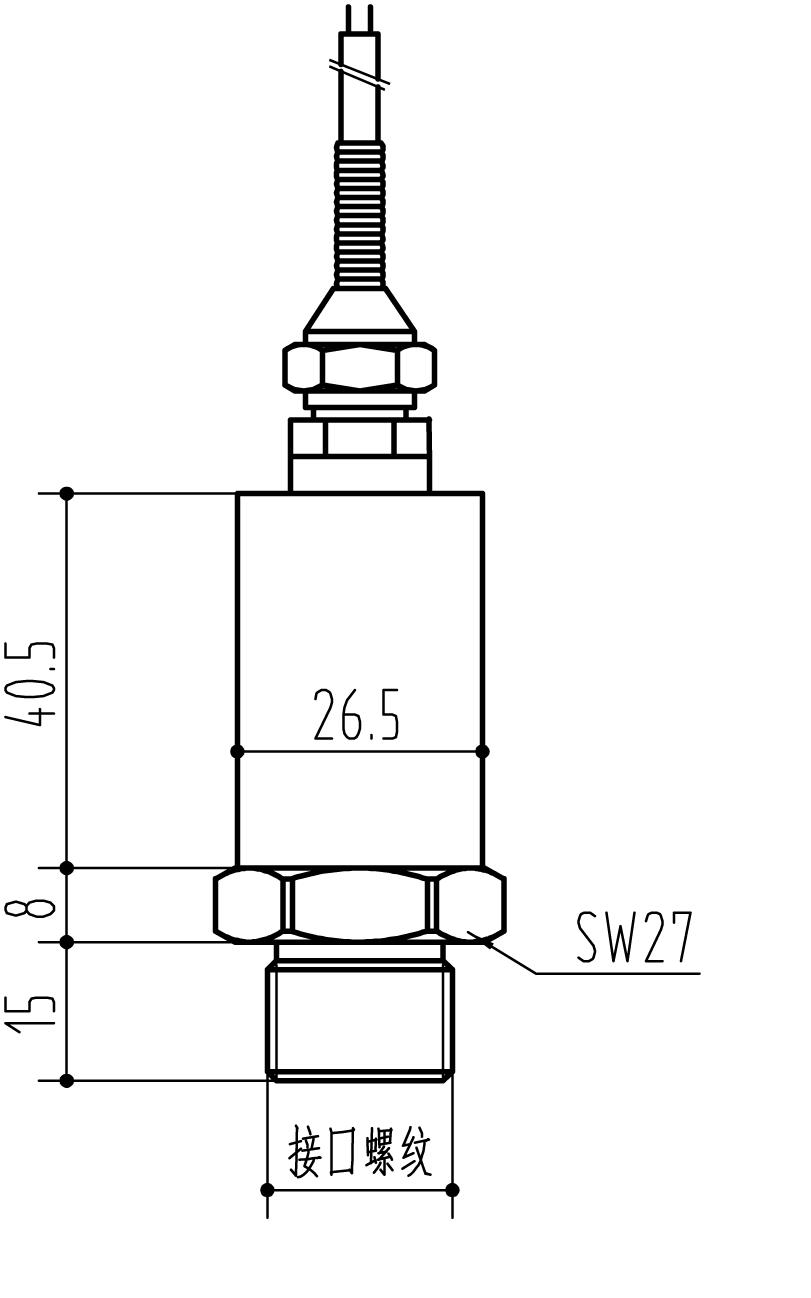

J1：直接引线

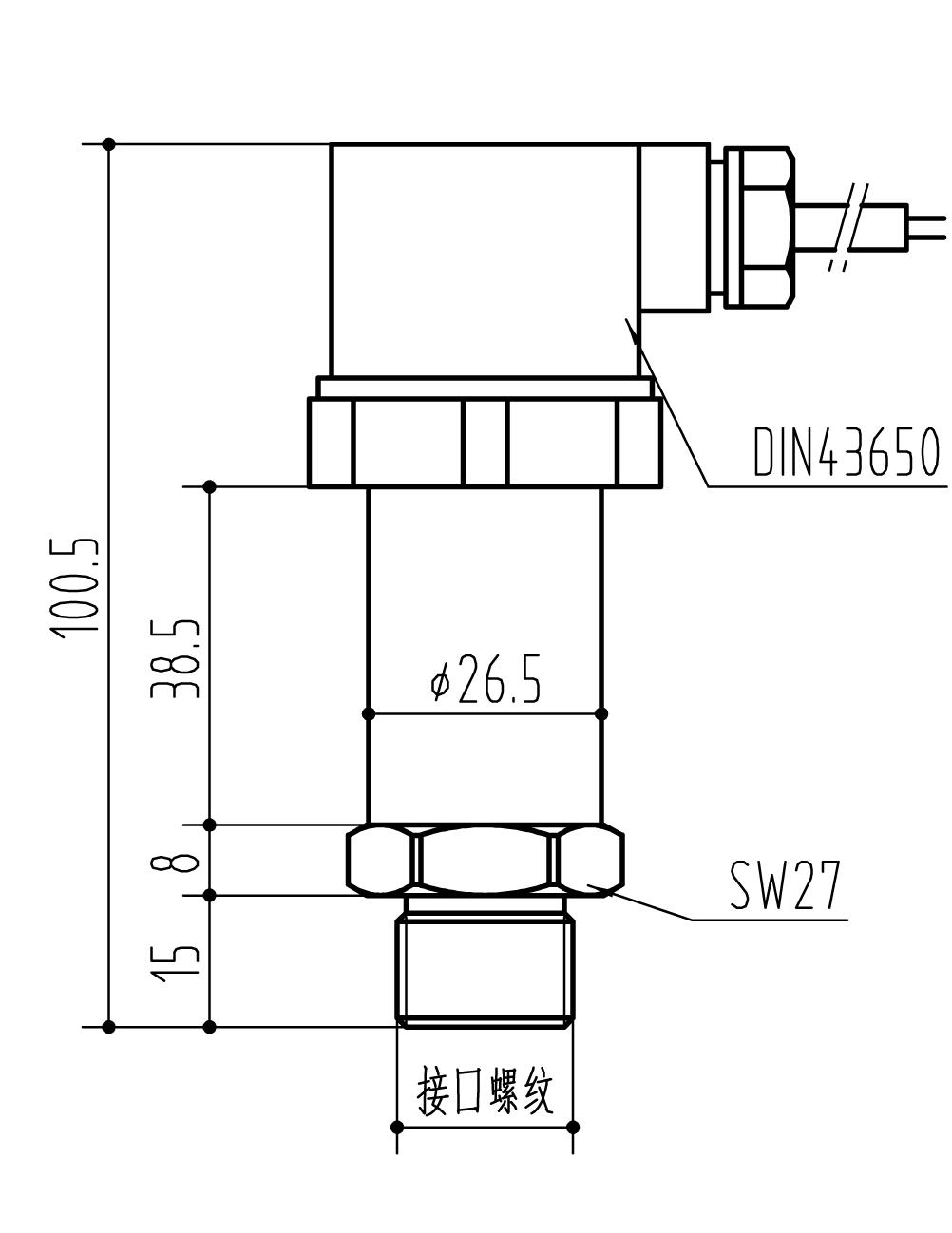

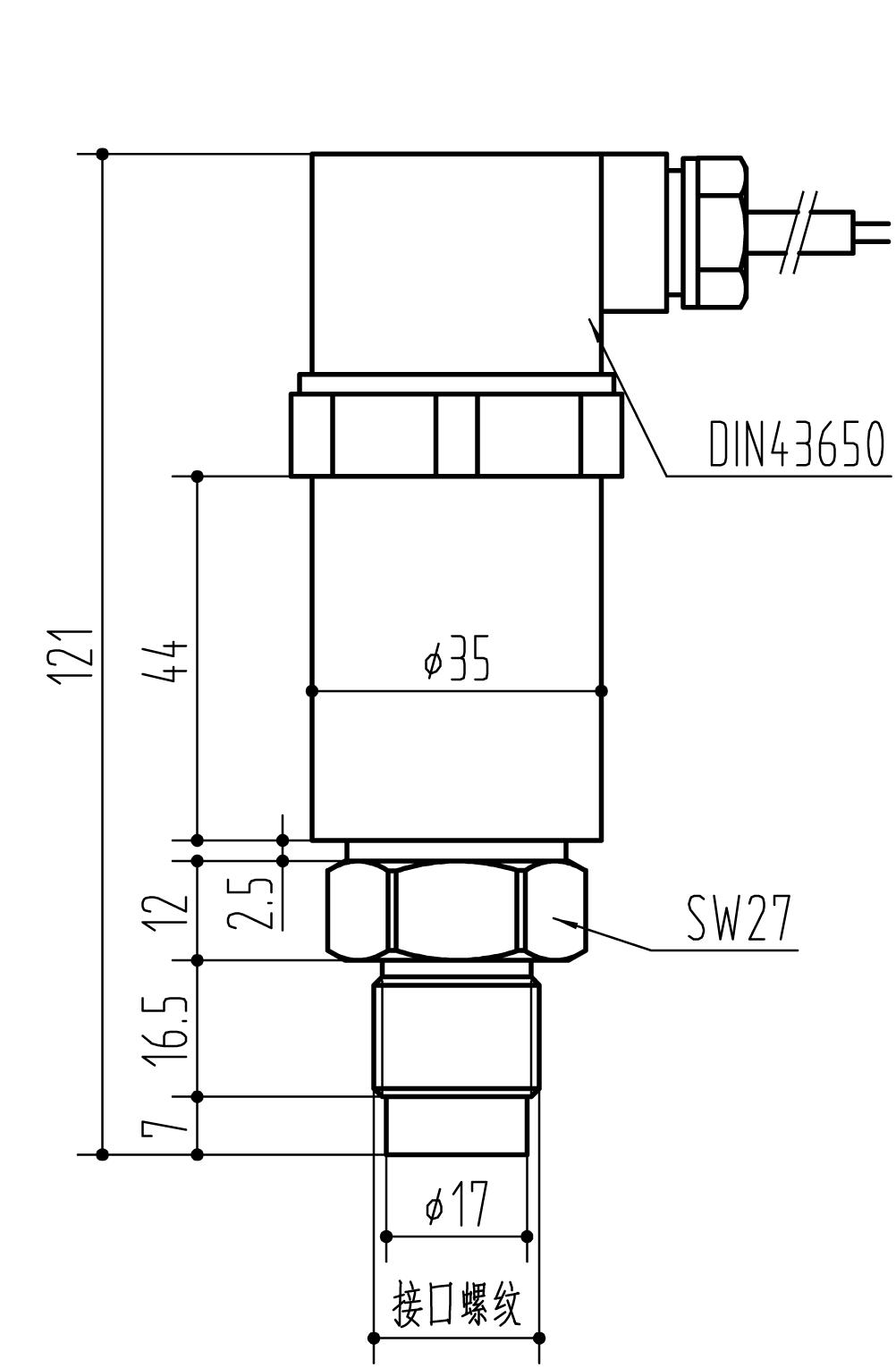

J2：赫斯曼
接线方式 (2线电流）	针1：电源＋ 针2：电流输出	针1：电源＋ 针2：电流输出
接线方式 (3线电压）	针1：电源＋ 针2：共地 针3：电压输出	针1：电源＋ 针2：共地 针3：电压输出

安装提示：

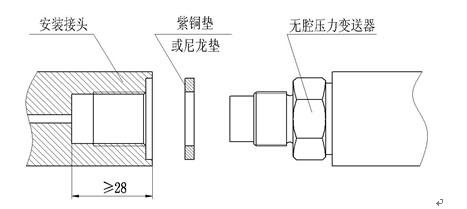

⑴ 本产品可利用M20×1.5接口直接安装在管道上（或容器壁上），安装时螺纹前端应加紫铜垫或尼龙垫进行前端面密封。并且，无腔压力变送器螺纹前端的平膜感应头不能碰触到安装部分的前端和边壁。否则会影响压力变送器的性能。
⑵ 在测量温度过高的介质时，应使用引压管或其他冷却装置，把温度降至压力变送器使用温度范围内。
⑶ 露天安装时，应尽量把变送器置于通风干燥处，避免强光直接照射和雨淋，否则将会使性能变差或出现故障。
⑷ 若安装后发现变送器无输出或输出异常，请检查：
   ① 电气连接是否准确，是否牢固；
   ② 供电电压是否过低以及负载电阻是否过大。

产品名称
SLK530无腔平膜型压力变送器
		量程范围
		根据客户要求直接填写
				电源
				V1:24V DC 、V2:（12V～36V）DC
						输出信号
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								接口螺纹
								C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1、C5：其它螺纹
										附加信息
										J1:直接引线、J2:赫斯曼
										P1：0.5%FS、P2：0.25%FS
SLK530		1MPa		V1		B1		C1		J1P1   选型举例：SLK530-1MPa-V1-B1-C1-J1P1

▲选型说明
   表示型号为SLK530、量程为0～1MPa、供电电源为24V、输出信号为4～20mA、螺纹接口为M20×1.5、电气连接为直接引线、精度为0.5%。
▲订购提示
 (1) 选型时请注意被侧介质与产品接触部分的兼容性。
 (2) 若对产品外形和性能参数有特殊要求，本公司可提供定制。

产品信息归西安仕乐克仪表科技有限公司版权所有
